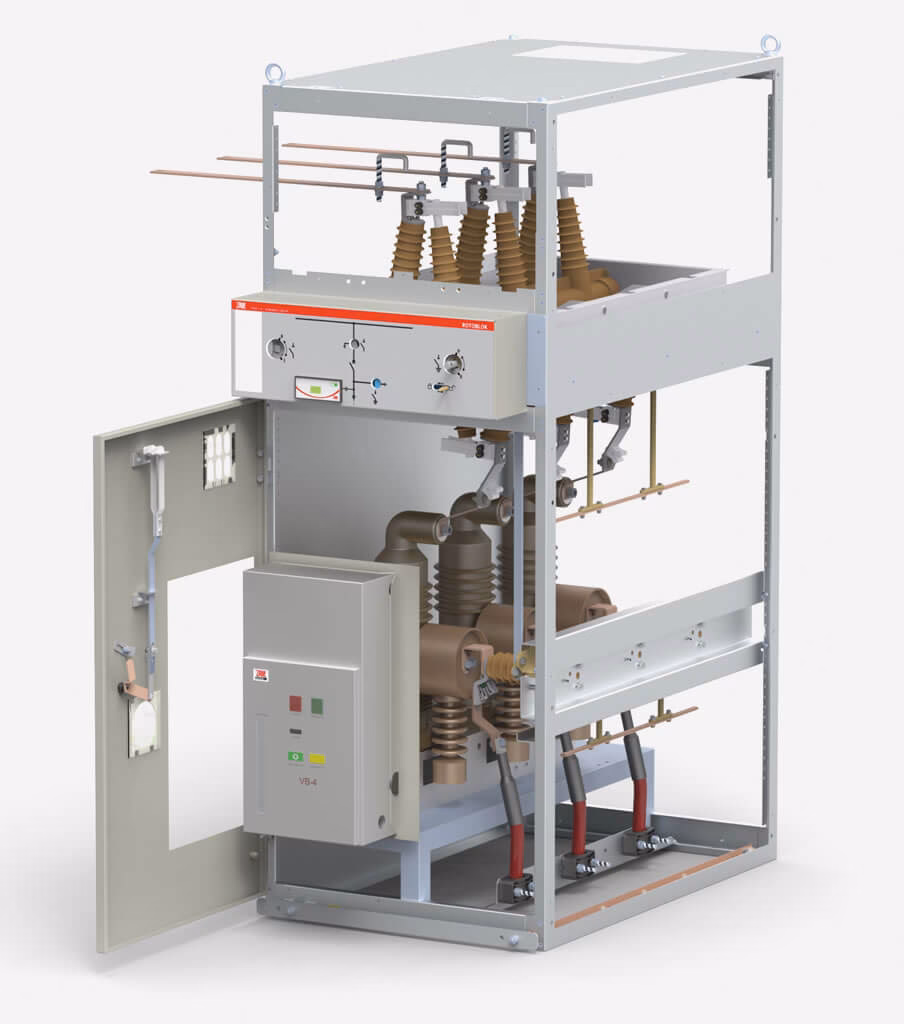

Energia elektryczna to fundament współczesnego świata. Napędza nasze domy, miejsca pracy i przemysł. Chociaż na co dzień korzystamy głównie z urządzeń jednofazowych, wiele kluczowych systemów zasilanych jest trójfazowo. W instalacjach trójfazowych niezwykle istotna jest kolejność faz. Nieprawidłowa kolejność może prowadzić do poważnych problemów, od uszkodzenia sprzętu po zagrożenie bezpieczeństwa. Właśnie dlatego tak ważne jest zrozumienie, czym jest kolejność faz i jak ją skutecznie sprawdzać za pomocą miernika kolejności faz.
- Czym jest kolejność faz i dlaczego ma znaczenie?
- Jak działa miernik kolejności faz?
- Jak krok po kroku sprawdzić kolejność faz miernikiem?
- Bezpieczeństwo i środki ostrożności
- Najczęstsze błędy i jak ich unikać
- Zastosowanie miernika kolejności faz w praktyce
- Korzyści z używania miernika kolejności faz
- Najczęściej zadawane pytania (FAQ)
- Podsumowanie
Czym jest kolejność faz i dlaczego ma znaczenie?
Kolejność faz w systemie trójfazowym określa sekwencję, w jakiej napięcia poszczególnych faz osiągają swoje wartości maksymalne. W typowym układzie trójfazowym wyróżniamy fazy oznaczone symbolami L1, L2 i L3. Prawidłowa kolejność faz oznacza, że napięcia te osiągają szczyt w ustalonej kolejności, zazwyczaj L1-L2-L3 lub L1-L3-L2, w zależności od standardu.
Znaczenie kolejności faz jest fundamentalne, zwłaszcza w kontekście urządzeń trójfazowych, takich jak silniki elektryczne. Kierunek obrotów silnika trójfazowego jest bezpośrednio uzależniony od kolejności faz. Nieprawidłowa kolejność faz może spowodować, że silnik zacznie obracać się w odwrotnym kierunku, co w wielu aplikacjach jest niedopuszczalne i może prowadzić do poważnych konsekwencji.
Konsekwencje nieprawidłowej kolejności faz
Nieprawidłowa kolejność faz w instalacji elektrycznej może skutkować szeregiem negatywnych konsekwencji:
- Uszkodzenie sprzętu: W przypadku silników, odwrotny kierunek obrotów może uszkodzić napędzane urządzenia, np. pompy, wentylatory czy sprężarki. W ekstremalnych przypadkach, może dojść do uszkodzenia samego silnika.
- Niewydajna praca urządzeń: Urządzenia zaprojektowane do pracy w określonym kierunku obrotów, działając w przeciwnym, będą pracować nieefektywnie, zużywać więcej energii i generować mniejszą moc.
- Zagrożenia bezpieczeństwa: W niektórych aplikacjach, np. wentylatorach przemysłowych, odwrotny kierunek przepływu powietrza może stwarzać zagrożenie dla bezpieczeństwa, np. poprzez nieprawidłowe odprowadzanie spalin lub brak wentylacji.
Jak działa miernik kolejności faz?

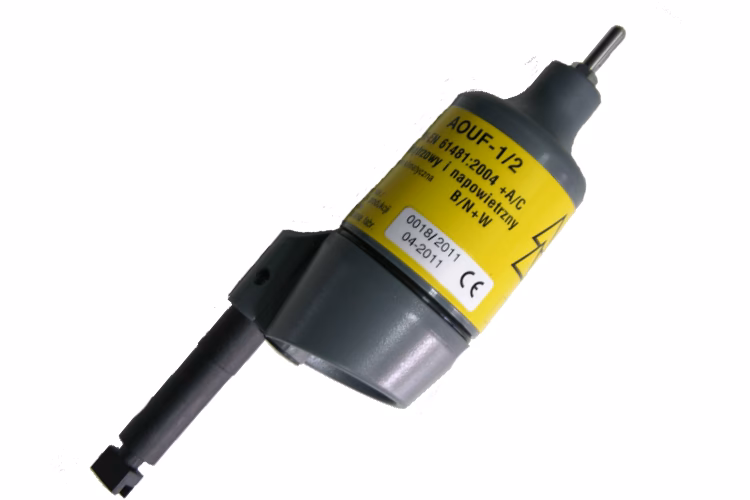

Miernik kolejności faz to specjalistyczne urządzenie przeznaczone do szybkiego i bezpiecznego określania kolejności faz w instalacjach trójfazowych. Jego działanie opiera się na analizie przesunięć fazowych między napięciami poszczególnych faz. Miernik wykrywa, która faza osiąga swoje maksimum napięcia jako pierwsza, druga i trzecia, a następnie wskazuje, czy kolejność jest prawidłowa, czy nie.
Nowoczesne mierniki kolejności faz, takie jak model YATO YT-73086, często oferują dodatkowe funkcje, takie jak pomiar napięcia i częstotliwości, co czyni je wszechstronnymi narzędziami diagnostycznymi.
Elementy składowe miernika kolejności faz
Typowy miernik kolejności faz składa się z:
- Sond pomiarowych: Zazwyczaj trzy sondy, oznaczone kolorami odpowiadającymi fazom (L1, L2, L3) lub symbolami R, S, T.
- Wyświetlacza: Może być analogowy (wskazówkowy) lub cyfrowy, wyświetlający wynik pomiaru.
- Układu elektronicznego: Odpowiedzialnego za analizę sygnałów z sond i określenie kolejności faz.
- Źródła zasilania: Najczęściej baterie.
- Diod LED: Sygnalizujące obecność napięcia na poszczególnych fazach.
- Przycisk pomiaru: Uruchamiający proces pomiaru.
- Obudowy: Zapewniającej izolację elektryczną i ochronę przed uszkodzeniami mechanicznymi.
Zasada działania miernika
Miernik kolejności faz analizuje przesunięcie czasowe między napięciami poszczególnych faz. Proces pomiaru zazwyczaj przebiega następująco:
- Podłączenie sond pomiarowych do przewodów fazowych instalacji.
- Rejestracja momentów przejścia napięć przez zero lub innych punktów charakterystycznych.
- Analiza kolejności tych przejść w celu ustalenia sekwencji faz.
- Porównanie czasu między osiągnięciem wartości szczytowych napięć dla każdej z faz.
- Wyświetlenie wyniku: Prawidłowa kolejność (często oznaczana symbolem 'R' - right lub strzałką w prawo) lub nieprawidłowa (często 'L' - left lub strzałką w lewo). Niektóre mierniki mogą wyświetlać również wartości napięć międzyfazowych i częstotliwość.
Jak krok po kroku sprawdzić kolejność faz miernikiem?
Sprawdzenie kolejności faz za pomocą miernika jest stosunkowo proste, ale wymaga zachowania ostrożności i przestrzegania zasad bezpieczeństwa.
Przygotowanie do pomiaru
- Sprawdź miernik: Upewnij się, że miernik jest sprawny, ma naładowane baterie i jest odpowiednio skalibrowany.
- Przeczytaj instrukcję: Zapoznaj się z instrukcją obsługi miernika, aby zrozumieć jego funkcje i sposób użycia.
- Przygotuj środki ochrony osobistej: Załóż rękawice izolacyjne i okulary ochronne.
- Upewnij się, że instalacja jest bezpieczna: Jeśli to możliwe, odłącz zasilanie instalacji przed pomiarem. Jeśli pomiar musi być wykonany pod napięciem, zachowaj szczególną ostrożność.
Wykonanie pomiaru
- Podłącz sondy pomiarowe: Podłącz sondy miernika do odpowiednich przewodów fazowych (L1, L2, L3 lub R, S, T), zgodnie z oznaczeniami na mierniku i w instrukcji. Upewnij się, że połączenia są pewne i stabilne.
- Włącz miernik: Włącz miernik i wybierz funkcję pomiaru kolejności faz.
- Rozpocznij pomiar: Naciśnij przycisk pomiaru (jeśli występuje) i poczekaj, aż miernik dokona analizy.
- Odczytaj wynik: Odczytaj wynik pomiaru z wyświetlacza. Miernik wskaże, czy kolejność faz jest prawidłowa, czy nieprawidłowa. Może to być sygnalizowane za pomocą symboli (R/L), strzałek lub opisów tekstowych.
Interpretacja wyników
Interpretacja wyników pomiaru jest kluczowa dla podjęcia odpowiednich działań:
| Wynik pomiaru | Interpretacja | Działanie |
|---|---|---|
| Prawidłowa kolejność (R, strzałka w prawo) | Instalacja podłączona poprawnie. | Brak konieczności interwencji. Urządzenia trójfazowe powinny działać prawidłowo. |
| Nieprawidłowa kolejność (L, strzałka w lewo) | Instalacja ma nieprawidłową kolejność faz. | Konieczna jest korekta! Zamień miejscami dwa dowolne przewody fazowe (np. L2 i L3). Po zmianie, ponownie wykonaj pomiar, aby upewnić się, że kolejność jest już prawidłowa. |
Bezpieczeństwo i środki ostrożności
Praca z instalacjami elektrycznymi, w tym pomiar kolejności faz, wiąże się z ryzykiem porażenia prądem. Bezpieczeństwo powinno być zawsze priorytetem. Należy przestrzegać następujących zasad:
- Używaj środków ochrony osobistej: Rękawice izolacyjne, okulary ochronne.
- Pracuj w suchym środowisku: Wilgoć zwiększa ryzyko porażenia.
- Nie dotykaj nieizolowanych części: Unikaj dotykania metalowych końcówek sond pomiarowych podczas pomiaru.
- Jeśli nie masz doświadczenia, poproś o pomoc: Nie ryzykuj, jeśli nie jesteś pewien, jak bezpiecznie wykonać pomiar. Zwróć się o pomoc do wykwalifikowanego elektryka.
- Wyłącz zasilanie, gdy to możliwe: Zawsze, gdy to bezpieczne i możliwe, odłącz zasilanie instalacji przed przystąpieniem do pomiarów.
- Zasada "jednej ręki": Podczas pracy pod napięciem, staraj się używać tylko jednej ręki, trzymając drugą z dala od obwodu.
- Sprawdź obecność napięcia: Zawsze upewnij się, że instalacja jest odłączona od zasilania, nawet jeśli tak przypuszczasz. Użyj miernika napięcia, aby to potwierdzić.
Najczęstsze błędy i jak ich unikać
Podczas pomiaru kolejności faz można popełnić pewne błędy. Ich świadomość i unikanie jest kluczowe dla uzyskania wiarygodnych wyników i zapewnienia bezpieczeństwa.
| Błąd | Jak uniknąć |
|---|---|
| Nieprawidłowe podłączenie sond pomiarowych | Dokładnie sprawdź oznaczenia na mierniku i kablach przed podłączeniem. Upewnij się, że sondy są podłączone do odpowiednich faz (L1 do L1, L2 do L2, L3 do L3). |
| Ignorowanie niskiego poziomu baterii | Regularnie sprawdzaj stan baterii w mierniku. Słabe baterie mogą wpływać na dokładność pomiaru i wyświetlać błędne wyniki. Wymieniaj baterie regularnie. |
| Pomijanie kontroli stanu izolacji kabli i sond | Przed każdym pomiarem dokonaj wizualnej inspekcji sprzętu. Sprawdź, czy izolacja kabli i sond nie jest uszkodzona. Uszkodzona izolacja stwarza ryzyko porażenia prądem. |
| Korzystanie z niedokładnego lub niesprawnego urządzenia | Regularnie sprawdzaj i kalibruj miernik. Używaj tylko sprawnego i certyfikowanego sprzętu pomiarowego. |
Zastosowanie miernika kolejności faz w praktyce
Miernik kolejności faz znajduje szerokie zastosowanie w wielu branżach, wszędzie tam, gdzie wykorzystywane są urządzenia trójfazowe. Jest to niezbędne narzędzie dla elektryków, automatyków, inżynierów i serwisantów.
Przykłady zastosowań w różnych branżach
| Branża | Przykładowe zastosowania |
|---|---|
| Przemysł produkcyjny | Instalacja i konserwacja linii produkcyjnych, kontrola prawidłowej rotacji silników napędzających maszyny i urządzenia, uruchamianie nowych maszyn trójfazowych. |
| Budownictwo | Montaż wind, instalacja systemów wentylacji i klimatyzacji, podłączanie pomp ciepła i innych urządzeń trójfazowych. |
| Energetyka | Instalacja i serwisowanie generatorów, konserwacja transformatorów, prace przy rozdzielniach elektrycznych. |
| Rolnictwo | Instalacja systemów nawadniania, konserwacja maszyn rolniczych z napędem elektrycznym (np. pomp, wentylatorów, przenośników). |
| Motoryzacja | Diagnostyka systemów elektrycznych pojazdów (np. w pojazdach elektrycznych i hybrydowych), naprawa instalacji elektrycznych w warsztatach samochodowych. |
| IT i centra danych | Instalacja systemów chłodzenia w centrach danych, zasilanie serwerów i innych urządzeń trójfazowych. |
Korzyści z używania miernika kolejności faz
Stosowanie miernika kolejności faz przynosi szereg istotnych korzyści, zarówno ekonomicznych, jak i związanych z bezpieczeństwem:
- Zapobieganie uszkodzeniom sprzętu: Uniknięcie kosztownych napraw i wymiany uszkodzonych urządzeń, w szczególności silników trójfazowych.
- Oszczędności finansowe: Eliminacja kosztów związanych z przestojami w produkcji, naprawami i wymianą sprzętu. Optymalizacja zużycia energii dzięki prawidłowej pracy urządzeń.
- Zwiększenie bezpieczeństwa pracy: Minimalizacja ryzyka wypadków i awarii spowodowanych nieprawidłowym działaniem urządzeń.
- Optymalizacja wydajności energetycznej: Zapewnienie prawidłowej pracy urządzeń, co przekłada się na mniejsze zużycie energii i niższe koszty eksploatacji.
- Szybka diagnostyka problemów: Ułatwienie i przyspieszenie diagnostyki problemów w instalacjach elektrycznych trójfazowych.
- Przedłużenie żywotności urządzeń: Poprawa warunków pracy urządzeń, co przyczynia się do wydłużenia ich żywotności.
Najczęściej zadawane pytania (FAQ)
Podsumowanie
Miernik kolejności faz to niezbędne narzędzie dla każdego, kto pracuje z instalacjami elektrycznymi trójfazowymi. Zapewnia bezpieczeństwo, sprawność i efektywność działania urządzeń. Regularne sprawdzanie kolejności faz pozwala uniknąć kosztownych awarii, przestojów i zagrożeń bezpieczeństwa. Inwestycja w miernik kolejności faz to inwestycja w bezpieczeństwo i niezawodność instalacji elektrycznych. Pamiętaj, bezpieczeństwo zawsze powinno być na pierwszym miejscu, a prawidłowa kolejność faz to kluczowy element bezpieczeństwa w systemach trójfazowych.
