Stałe Urządzenia Gaśnicze Gazowe (SUG-G): Kompleksowy przewodnik

W dzisiejszym świecie, gdzie technologia i dane odgrywają kluczową rolę, ochrona przed pożarem staje się priorytetem, szczególnie w miejscach, gdzie tradycyjne metody gaśnicze mogą wyrządzić więcej szkody niż pożytku. Stałe Urządzenia Gaśnicze Gazowe (SUG-G) stanowią zaawansowane rozwiązanie, idealne do zabezpieczania pomieszczeń zawierających wrażliwe urządzenia elektroniczne, cenne archiwa czy systemy magazynowania energii. W tym artykule szczegółowo omówimy, jak działają te systemy, z jakich elementów się składają, gdzie znajdują zastosowanie i jak ważne są regularne przeglądy i konserwacja.

Jak działają Stałe Urządzenia Gaśnicze Gazowe?

Działanie SUG-G opiera się na prostej, ale skutecznej zasadzie: eliminacji jednego z kluczowych elementów czworokąta spalania. Aby pożar mógł się rozwinąć, niezbędne są cztery składniki: paliwo, tlen, źródło zapłonu i reakcja łańcuchowa. SUG-G skupiają się na usunięciu tlenu z pomieszczenia objętego pożarem. Poprzez wprowadzenie gazu obojętnego, system skutecznie obniża stężenie tlenu poniżej poziomu, przy którym spalanie może się utrzymać. W efekcie pożar zostaje ugaszony bez użycia wody, piany czy proszków, które mogłyby uszkodzić delikatne urządzenia lub cenne materiały.

Zaletą SUG-G jest ich „czystość”. Gazy obojętne, takie jak azot, argon, dwutlenek węgla, czy mieszanki (np. Argonite, Inergen), nie pozostawiają żadnych osadów ani zanieczyszczeń, co jest niezwykle istotne w serwerowniach, archiwach i muzeach. System działa szybko i skutecznie, minimalizując ryzyko rozprzestrzenienia się ognia i potencjalne straty.

Elementy składowe systemu SUG-G

System Stałych Urządzeń Gaśniczych Gazowych to kompleksowa instalacja składająca się z kilku kluczowych komponentów:

• Urządzenia do wykrywania pożaru: Stanowią pierwszą linię obrony i obejmują różnorodne czujniki, takie jak:
• Czujki pożarowe: Reagują na dym, ciepło lub płomień, w zależności od typu i przeznaczenia.
• Ręczne ostrzegacze przeciwpożarowe: Umożliwiają ręczne uruchomienie alarmu i systemu gaśniczego w przypadku zauważenia pożaru.
• Systemy detekcji dymu zasysającego: Wysoce czułe systemy, które aktywnie zasysają powietrze z pomieszczenia i analizują je pod kątem obecności dymu. Są szczególnie przydatne w serwerowniach i innych miejscach, gdzie wczesne wykrycie pożaru jest kluczowe.
• Przyciski START/STOP: Umożliwiają ręczne uruchomienie lub zatrzymanie systemu gaszenia.

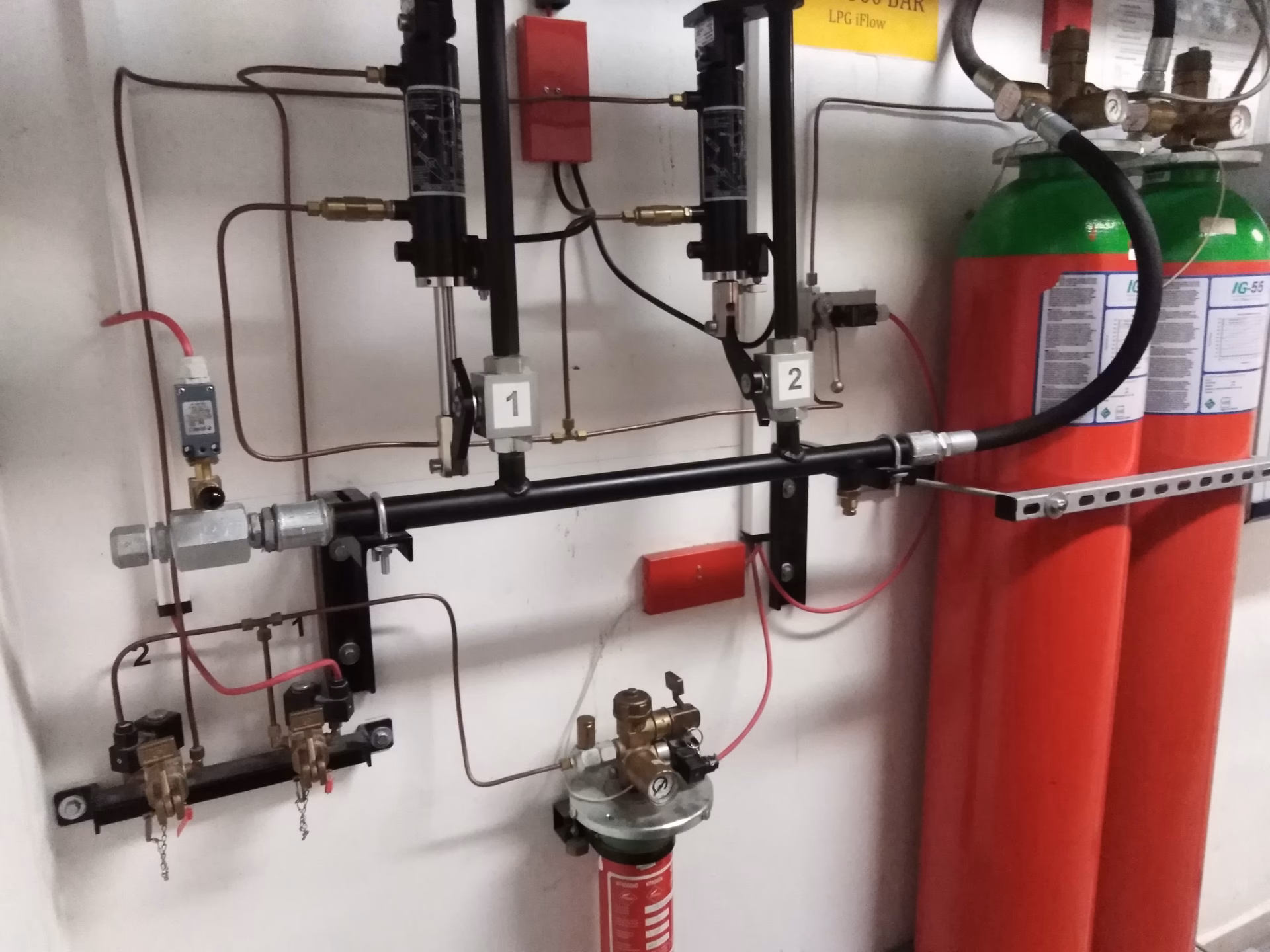

• Instalacja gaśnicza: To serce systemu, odpowiedzialne za dostarczenie gazu gaśniczego do chronionego pomieszczenia. Składa się z:
• Zbiorniki na środek gaśniczy: Butle wysokociśnieniowe, w których przechowywany jest gaz gaśniczy (np. azot, argon, dwutlenek węgla lub mieszanki).
• Instalacja przewodów rurowych: System rur rozdzielczych i rozprowadzających, które transportują gaz gaśniczy z butli do dysz wylotowych.
• Dysze wylotowe: Umieszczone w strategicznych miejscach (np. nadsufitowe, podłogowe, przestrzeni głównej), rozpylają gaz gaśniczy równomiernie w chronionym pomieszczeniu.
• Sygnalizatory optyczne (plafony): Lampy ostrzegawcze, umieszczone nad drzwiami pomieszczenia, sygnalizujące uruchomienie systemu gaśniczego.
• Klapa odciążająca: Element konstrukcyjny, który chroni budynek przed uszkodzeniem w wyniku nagłego wzrostu ciśnienia podczas wypuszczania gazu gaśniczego.
• Centrala Sterowania Gaszeniem: Mózg systemu, który odbiera sygnały z czujek pożarowych, steruje uruchomieniem instalacji gaśniczej i monitoruje stan systemu. Może być uruchamiana ręcznie lub automatycznie. Systemy centrali gaszeniowych firm Polon-Ignis lub Schrack są powszechnie stosowane ze względu na ich niezawodność i zaawansowane funkcje.

Próba szczelności „Door Fan Test” – klucz do skuteczności SUG-G

Aby system SUG-G był skuteczny, kluczowe jest utrzymanie odpowiedniego stężenia gazu gaśniczego w chronionym pomieszczeniu przez określony czas, zwany czasem retencji. Nieszczelności w pomieszczeniu mogą znacząco zmniejszyć skuteczność systemu, ponieważ gaz gaśniczy będzie uciekał, uniemożliwiając osiągnięcie i utrzymanie wymaganego stężenia. Dlatego próba szczelności „Door Fan Test” jest nieodzownym elementem instalacji i eksploatacji SUG-G.

„Door Fan Test” to metoda badania szczelności pomieszczenia, polegająca na zamontowaniu specjalnego wentylatora w drzwiach. Wentylator wytwarza nadciśnienie lub podciśnienie w pomieszczeniu, a pomiar przepływu powietrza przez nieszczelności pozwala na określenie stopnia nieszczelności i przewidywanego czasu retencji gazu. Wyniki testu pozwalają na zlokalizowanie i uszczelnienie nieszczelności, co jest kluczowe dla zapewnienia skuteczności systemu gaśniczego.

Norma ISO 14520, część 1 – Wymagania ogólne, w punkcie 8.2.4 wyraźnie podkreśla konieczność uszczelnienia pomieszczeń chronionych SUG-G, a punkt 9.2.4.1 nakłada obowiązek regularnego sprawdzania szczelności, przynajmniej co 12 miesięcy. W przypadku stwierdzenia zmian mogących wpłynąć na szczelność, test należy powtórzyć.

Odciążenia ciśnieniowe – ochrona przed uszkodzeniami

Podczas wypuszczania gazu gaśniczego do zamkniętego pomieszczenia, następuje gwałtowny wzrost ciśnienia. Jeśli pomieszczenie nie jest odpowiednio przygotowane, nadciśnienie może spowodować uszkodzenia konstrukcyjne, takie jak wyłamanie drzwi, okien czy nawet ścian. Aby temu zapobiec, stosuje się odciążenia ciśnieniowe, zwane również ujściami odciążającymi. Są to specjalnie zaprojektowane kanały lub otwory, które umożliwiają kontrolowane odprowadzenie nadmiaru ciśnienia na zewnątrz pomieszczenia, chroniąc konstrukcję budynku i zapewniając integralność strefy gaszenia.

Zastosowanie Stałych Urządzeń Gaśniczych Gazowych

SUG-G znajdują szerokie zastosowanie w obiektach, gdzie ochrona przed pożarem musi być skuteczna, a jednocześnie delikatna, aby nie uszkodzić chronionej zawartości. Zgodnie z rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów, stosowanie SUG-G jest wymagane w:

• Archiwach wyznaczonych przez Naczelnego Dyrektora Archiwów Państwowych: Cenne dokumenty i archiwa wymagają szczególnej ochrony przed pożarem, a woda mogłaby je bezpowrotnie zniszczyć.
• Muzeach oraz zabytkach budowlanych wyznaczonych przez Generalnego Konserwatora Zabytków: Podobnie jak archiwa, zbiory muzealne i zabytki wymagają ochrony, która nie spowoduje dodatkowych uszkodzeń.
• Ośrodkach elektronicznego przetwarzania danych o znaczeniu krajowym: Centra danych i serwerownie, przechowujące kluczowe dane, muszą być chronione przed pożarem w sposób, który nie uszkodzi sprzętu elektronicznego.

Serwerownie – królestwo SUG-G

Serwerownie są przykładem miejsc, gdzie SUG-G są wręcz niezastąpione. Specyfika tych pomieszczeń, z dużą ilością wrażliwego sprzętu elektronicznego, wymusza zastosowanie systemów gaśniczych, które nie tylko ugaszą pożar, ale także nie spowodują dodatkowych szkód. Użycie wody lub proszków w serwerowni mogłoby doprowadzić do nieodwracalnych uszkodzeń sprzętu, nawet tego, który nie był bezpośrednio objęty pożarem. Dlatego SUG-G, z ich „czystym” i skutecznym działaniem, są standardowym rozwiązaniem w serwerowniach na całym świecie.

Dodatkowo, w serwerowniach często stosuje się systemy wczesnej detekcji dymu, oparte na czujkach zasysających. Umożliwiają one wykrycie pożaru w bardzo wczesnej fazie, zanim jeszcze pojawią się otwarte płomienie, co pozwala na szybką reakcję i minimalizację potencjalnych strat.

Magazyny energii – nowe wyzwanie dla SUG-G

Wraz z rozwojem technologii magazynowania energii, szczególnie baterii litowo-jonowych, magazyny energii stały się nowym obszarem zastosowań dla SUG-G. Baterie litowo-jonowe, choć niezwykle wydajne, niosą ze sobą specyficzne ryzyko pożarowe. Pożary baterii litowo-jonowych są trudne do ugaszenia tradycyjnymi metodami, a woda może nawet pogorszyć sytuację. SUG-G, dzięki swojej zdolności do szybkiego obniżenia stężenia tlenu, są skutecznym rozwiązaniem w zabezpieczaniu magazynów energii przed pożarami.

Instalacja i skuteczność systemu gaszenia gazem

Skuteczność SUG-G zależy od kilku czynników, w tym od prawidłowej instalacji, szczelności pomieszczenia i odpowiedniego czasu retencji gazu. Czas retencji to czas, przez jaki stężenie gazu gaśniczego musi być utrzymane na odpowiednim poziomie, aby zapobiec ponownemu zapłonowi. Zwykle wynosi on 10 minut, ale może być dłuższy, w zależności od rodzaju materiałów palnych i specyfiki chronionego obiektu.

Norma PN-EN 15004-1:2019-06 „Stałe urządzenia gaśnicze – Urządzenia gaśnicze gazowe – Część 1: Projektowanie, montaż i konserwacja” określa szczegółowe wymagania dotyczące projektowania, instalacji i konserwacji SUG-G, mające na celu zapewnienie ich skuteczności i niezawodności.

Przegląd i konserwacja SUG-G – kluczowe dla niezawodności

Regularny przegląd i konserwacja są niezbędne dla zapewnienia niezawodności i skuteczności systemu SUG-G w przypadku pożaru. Przeglądy powinny być przeprowadzane zgodnie z harmonogramem i obejmować kontrolę wszystkich elementów systemu:

• Czynności tygodniowe:
• Weryfikacja wskaźników pomiarowych.
• Test centrali sterowania gaszeniem.
• Test panelu operatora.
• Czynności kwartalne:
• Sprawdzenie czystości czujek.
• Test rezerwowego źródła zasilania.
• Test zadziałania systemu detekcji i alarmowania.
• Czynności półroczne:
• Sprawdzenie rurociągów, zaworów, zbiorników i przewodów elastycznych.
• Czynności roczne:
• Próba zadziałania urządzenia gaśniczego gazowego (może być test funkcjonalny bez wypuszczania gazu).
• Test współdziałania systemów przeciwpożarowych.
• Door Fan Test – próba szczelności pomieszczenia.

Po każdym przeglądzie sporządzany jest protokół, potwierdzający wykonanie czynności kontrolnych i sprawność systemu. Regularne przeglądy i konserwacja, wykonywane przez wyspecjalizowany personel, gwarantują, że system SUG-G będzie gotowy do działania w każdej chwili.

Co zaliczamy do stałych urządzeń gaśniczych?

Oprócz Stałych Urządzeń Gaśniczych Gazowych, do stałych urządzeń gaśniczych zaliczamy również:

• Stałe urządzenia gaśnicze wodne:
• Tryskaczowe: Rozpylają wodę pod ciśnieniem za pomocą tryskaczy.
• Zraszaczowe: Rozpylają wodę w formie mgły.
• Mgłowe: Wytwarzają bardzo drobną mgłę wodną, skuteczną w gaszeniu niektórych rodzajów pożarów.
• Stałe urządzenia gaśnicze parowe: Wykorzystują parę wodną do gaszenia pożarów.
• Stałe urządzenia gaśnicze pianowe: Wytwarzają pianę gaśniczą, która odcina dostęp tlenu do palącego się materiału.
• Stałe urządzenia gaśnicze aerozolowe: Rozpylają aerozol gaśniczy, składający się z drobnych cząstek stałych lub ciekłych.
• Stałe urządzenia gaśnicze proszkowe: Rozpylają proszek gaśniczy, skuteczny w gaszeniu różnych rodzajów pożarów.

Wybór odpowiedniego rodzaju stałego urządzenia gaśniczego zależy od specyfiki chronionego obiektu, rodzaju materiałów palnych i wymagań ochrony przeciwpożarowej. W przypadku pomieszczeń z wrażliwym sprzętem elektronicznym lub cennymi zbiorami, SUG-G są często najlepszym, a czasem jedynym akceptowalnym rozwiązaniem.

Podsumowanie

Stałe Urządzenia Gaśnicze Gazowe (SUG-G) to zaawansowane i skuteczne systemy ochrony przeciwpożarowej, szczególnie cenione w miejscach, gdzie tradycyjne metody gaśnicze mogą wyrządzić szkody. Ich „czyste” działanie, szybkość reakcji i zdolność do gaszenia pożarów bez uszkadzania chronionej zawartości czynią je niezastąpionymi w serwerowniach, archiwach, muzeach i magazynach energii. Pamiętajmy jednak, że skuteczność SUG-G zależy od prawidłowej instalacji, regularnych przeglądów i konserwacji, a także od szczelności chronionego pomieszczenia. Inwestycja w SUG-G to inwestycja w bezpieczeństwo i ochronę cennych aktywów.
