Próba zginania: Kompleksowy przewodnik

Próba zginania jest kluczowym badaniem mechanicznym stosowanym w inżynierii materiałowej i spawalnictwie. Pozwala na ocenę zachowania materiałów pod wpływem obciążenia zginającego, co jest niezwykle istotne w wielu aplikacjach konstrukcyjnych. Dzięki próbie zginania możemy określić wytrzymałość, plastyczność i podatność materiału na odkształcenia, a także wykryć potencjalne wady, szczególnie w złączach spawanych i zgrzewanych. W tym artykule przyjrzymy się bliżej próbie zginania, jej rodzajom i zastosowaniom.

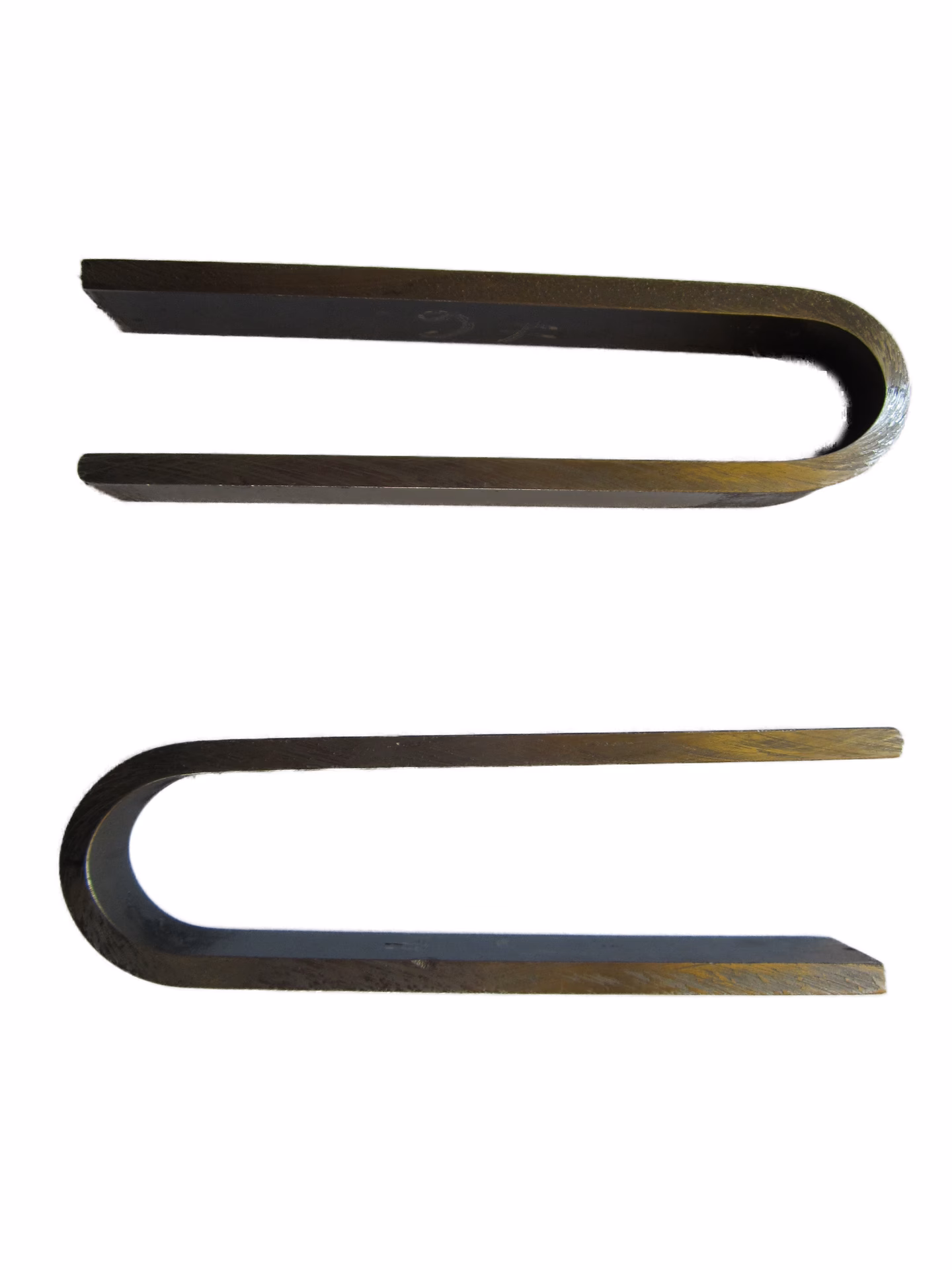

Na czym polega próba zginania?

Próba zginania polega na poddaniu próbki materiału działaniu siły gnącej. W praktyce oznacza to, że próbka jest umieszczana na podporach, a następnie obciążana w punkcie lub punktach pomiędzy podporami. Reakcja materiału na to obciążenie jest mierzona i analizowana. Celem próby jest zazwyczaj określenie:

• Wytrzymałości na zginanie: Maksymalne naprężenie, jakie materiał może wytrzymać przed złamaniem lub trwałym odkształceniem.
• Modułu sprężystości przy zginaniu: Miarę sztywności materiału przy zginaniu.
• Granicy plastyczności przy zginaniu: Naprężenie, przy którym materiał zaczyna trwale się odkształcać.
• Odkształcenia plastyczne: Zdolność materiału do trwałego odkształcenia bez pękania.
• Jakości złączy spawanych i zgrzewanych: Wykrywanie wad i ocenę wytrzymałości spoin.

Rodzaje prób zginania

Istnieje kilka rodzajów prób zginania, różniących się sposobem obciążania próbki i zastosowanym oprzyrządowaniem. Do najczęściej stosowanych należą:

Próba zginania z prowadzeniem (Guided Bend Test)

Próba zginania z prowadzeniem, często stosowana w spawalnictwie, charakteryzuje się tym, że próbka (zazwyczaj pasek metalu ze spoiną pośrodku) jest zginana pod kontrolą specjalnego przyrządu (matrycy). Przyrząd ten prowadzi próbkę podczas zginania, zapewniając kontrolowane i równomierne odkształcenie. Próbka jest zginana do określonego kąta lub do momentu pęknięcia. Ten rodzaj próby jest szczególnie przydatny do oceny:

• Jakości złączy spawanych: Ocena ciągliwości i poprawności wykonania spoiny, zwłaszcza po stronie rozciąganej spoiny.
• Jednorodności materiału spoiny i materiału rodzimego: Wykrywanie różnic we właściwościach mechanicznych.

Próba zginania z prowadzeniem jest kluczowa w zapewnieniu jakości i bezpieczeństwa konstrukcji spawanych, szczególnie w branżach takich jak budowa rurociągów, zbiorników ciśnieniowych i konstrukcji stalowych.

Próba zginania półprowadzona (Semi-Guided Bend Test)

Próba zginania półprowadzona, podobnie jak próba z prowadzeniem, jest często stosowana do oceny jakości spoin. Różnica polega na tym, że materiał nie jest całkowicie ograniczony w matrycy. Próbka jest zginana swobodnie na trzpieniu o określonym promieniu lub podobnym urządzeniu. Celem tego testu jest:

• Sprawdzenie defektów powierzchniowych: Wykrywanie pęknięć, porowatości i innych wad na powierzchni materiału po zgięciu.
• Pomiar ciągliwości materiału: Ocena zdolności materiału do odkształcania się w mniej ograniczonym środowisku niż w pełni prowadzona próba zginania.

Próba zginania półprowadzona jest kompromisem między próbą zginania z prowadzeniem a próbą zginania swobodnego, oferując dobrą ocenę jakości spoin i właściwości materiału przy umiarkowanym poziomie ograniczenia.

Próba zginania swobodnego (Free Bend Test)

W próbie zginania swobodnego, materiał (najczęściej pasek metalu) jest zginany na kształt litery U, za pomocą prasy ręcznej lub hydraulicznej. Próbka jest zginana swobodnie, bez użycia matrycy lub trzpienia. Ten rodzaj próby służy do oceny:

• Ciągliwości materiału: Sprawdzenie, czy na materiale pojawiają się pęknięcia lub inne defekty powierzchniowe po zgięciu.
• Kąta zgięcia bez pęknięć: Kąt, do którego materiał można zgiąć bez pękania, jest miarą jego ciągliwości.

Próba zginania swobodnego jest prostą i szybką metodą oceny ciągliwości materiałów, szczególnie metali. Jest często stosowana do kontroli jakości materiałów wsadowych i wyrobów hutniczych.

Badanie odporności na pękanie (Fracture Toughness Test)

Chociaż nie jest to technicznie próba zginania, badanie odporności na pękanie może obejmować zginanie próbki do momentu pęknięcia. Odporność na pękanie to właściwość opisująca zdolność materiału do przeciwstawiania się pękaniu w obecności pęknięcia (lub pęknięć). Najbardziej powszechnym rodzajem badania odporności na pękanie jest próba rozciągania zginania (Compact Tension Test - CT), gdzie próbka z istniejącym pęknięciem jest rozciągana do momentu pęknięcia. To badanie dostarcza danych na temat:

• Odporności materiału: Zdolności materiału do pochłaniania energii przed pęknięciem, co jest kluczową właściwością w materiałach przeznaczonych do pracy w warunkach wysokich naprężeń.

Badanie odporności na pękanie jest bardziej zaawansowaną formą badania mechanicznego, pozwalającą na ocenę zachowania materiału w warunkach występowania defektów. Jest kluczowe w projektowaniu konstrukcji narażonych na pękanie kruche.

Zastosowania prób zginania

Próby zginania mają szerokie zastosowanie w różnych gałęziach przemysłu, w tym:

• Przemysł metalurgiczny: Kontrola jakości wyrobów hutniczych, takich jak blachy, pręty, profile.
• Spawalnictwo: Ocena jakości złączy spawanych i zgrzewanych, kwalifikacja technologii spawania i spawaczy.
• Inżynieria konstrukcyjna: Dobór materiałów do elementów konstrukcyjnych, takich jak belki, ramy, konstrukcje mostowe.
• Przemysł motoryzacyjny i lotniczy: Badanie wytrzymałości i niezawodności komponentów pojazdów i samolotów.
• Badania i rozwój materiałów: Charakterystyka nowych materiałów i optymalizacja składu materiałowego.

Zalety prób zginania

Próby zginania oferują szereg zalet, w tym:

• Relatywna prostota i szybkość wykonania: Wiele prób zginania można przeprowadzić stosunkowo szybko i przy użyciu prostego oprzyrządowania.
• Dostarczanie istotnych informacji o właściwościach materiałów: Pozwalają na ocenę kluczowych parametrów, takich jak wytrzymałość, plastyczność i ciągliwość.
• Możliwość oceny jakości złączy spawanych: Są niezastąpione w kontroli jakości spoin i weryfikacji technologii spawania.
• Nieniszczący charakter (w niektórych przypadkach): Próby zginania do określonego kąta mogą być nieniszczące i pozwalać na dalsze wykorzystanie próbki.

Wady prób zginania

Należy również wziąć pod uwagę pewne ograniczenia prób zginania:

• Złożony stan naprężeń: W próbie zginania występuje złożony stan naprężeń (rozciąganie, ściskanie, ścinanie), co może utrudniać interpretację wyników w porównaniu z próbą rozciągania.
• Wpływ geometrii próbki: Wyniki prób zginania mogą być zależne od geometrii próbki (wymiarów, kształtu), co wymaga standaryzacji procedur badawczych.
• Ograniczona informacja o zachowaniu materiału przy złożonych obciążeniach: Próba zginania, w swojej podstawowej formie, nie odzwierciedla w pełni zachowania materiału w złożonych warunkach obciążenia, np. przy obciążeniach wieloosiowych.

Często zadawane pytania (FAQ)

1. Jakie są główne rodzaje prób zginania?

Główne rodzaje prób zginania to próba zginania z prowadzeniem, próba zginania półprowadzona i próba zginania swobodnego. Dodatkowo, badania odporności na pękanie, takie jak próba CT, również mogą obejmować element zginania.

2. Do czego służy próba zginania z prowadzeniem?

Próba zginania z prowadzeniem jest szczególnie przydatna do oceny jakości złączy spawanych, zwłaszcza pod kątem ciągliwości i poprawności wykonania spoiny.

3. Czym różni się próba zginania swobodnego od próby zginania z prowadzeniem?

W próbie zginania swobodnego próbka jest zginana bez prowadzenia, pozwalając na swobodne odkształcenie materiału. Próba zginania z prowadzeniem wykorzystuje przyrząd, który prowadzi próbkę podczas zginania, zapewniając bardziej kontrolowane odkształcenie.

4. Czy próba zginania jest badaniem niszczącym?

Zazwyczaj próba zginania jest badaniem niszczącym, ponieważ próbka jest odkształcana do momentu pęknięcia lub trwałego odkształcenia. Jednak w niektórych przypadkach, próby zginania do określonego kąta mogą być nieniszczące.

5. Jakie parametry materiałowe można określić za pomocą próby zginania?

Próba zginania pozwala określić wytrzymałość na zginanie, moduł sprężystości przy zginaniu, granicę plastyczności przy zginaniu, odkształcenia plastyczne oraz jakość złączy spawanych.

Podsumowanie

Próba zginania jest wszechstronnym i ważnym badaniem mechanicznym, które dostarcza cennych informacji o właściwościach materiałów i jakości złączy spawanych. Różne rodzaje prób zginania pozwalają na kompleksową ocenę zachowania materiałów pod wpływem obciążenia zginającego, co jest kluczowe w zapewnieniu bezpieczeństwa i niezawodności konstrukcji i wyrobów inżynierskich. Zrozumienie zasad i zastosowań prób zginania jest niezbędne dla inżynierów materiałowych, spawalników, konstruktorów i wszystkich specjalistów zajmujących się badaniem i oceną właściwości materiałów.
