Sieci energetyczne: Rodzaje i oznaczenia

Sieci energetyczne są fundamentem współczesnej cywilizacji, umożliwiając przesyłanie i dystrybucję energii do naszych domów i przedsiębiorstw. Zapewniają nam ciepło, światło i umożliwiają działanie niezliczonych urządzeń. Zrozumienie, czym są sieci energetyczne, jakie są ich rodzaje i jak są oznaczane, jest kluczowe dla każdego świadomego odbiorcy energii.

Czym są sieci energetyczne?

Sieci energetyczne to kompleksowe systemy infrastruktury, których zadaniem jest przesyłanie, przetwarzanie i rozdzielanie energii. Wyobraźmy sobie sieć naczyń krwionośnych, ale zamiast krwi, płynie nią energia elektryczna, cieplna lub paliwowa. Sieci te łączą miejsca wytwarzania energii, takie jak elektrownie, z miejscami jej konsumpcji – naszymi domami, fabrykami, biurami. Dzięki nim energia wyprodukowana w odległej elektrowni może zasilać urządzenia w naszym mieszkaniu.

Rodzaje sieci energetycznych

Wyróżniamy trzy główne typy sieci energetycznych, z których każda ma swoje specyficzne zastosowanie i regulacje prawne:

• Sieci ciepłownicze: Te sieci odpowiadają za dostarczanie ciepła. Składają się z rur, urządzeń i instalacji służących do odbioru i wytwarzania ciepła. Ciepło to może być produkowane w elektrociepłowniach, kotłowniach lub pochodzić z odzysku ciepła odpadowego. Sieci ciepłownicze dostarczają ciepłą wodę do ogrzewania budynków i przygotowania ciepłej wody użytkowej. Mogą mieć różne konfiguracje, takie jak liniowe, rozgałęzione, pierścieniowe lub mieszane, w zależności od potrzeb i topologii terenu.
• Sieci elektroenergetyczne: To najbardziej powszechny i rozpoznawalny typ sieci energetycznych. Są to zbiory przewodów elektrycznych i urządzeń, które są ze sobą powiązane elektrycznie i funkcjonalnie. Ich zadaniem jest przesyłanie, rozdzielanie i przetwarzanie energii elektrycznej wytworzonej w elektrowniach. Sieci elektroenergetyczne dostarczają prąd do naszych domów, zakładów przemysłowych, oświetlenia ulicznego i wszelkich innych odbiorników energii elektrycznej.
• Sieci paliwowe: Te sieci służą do przesyłania i dystrybucji paliw i energii w postaci paliw. Najczęściej kojarzymy je z rurociągami gazowymi, które dostarczają gaz ziemny do odbiorców. Sieci paliwowe mogą również obejmować rurociągi naftowe, służące do transportu ropy naftowej. Ich zadaniem jest bezpieczne i efektywne dostarczanie paliw do miejsc ich wykorzystania, takich jak elektrownie gazowe, ciepłownie, zakłady przemysłowe i gospodarstwa domowe.

Oznaczenia sieci elektrycznych

Sieci elektryczne są oznaczane specjalnymi symbolami, które informują o ich napięciu znamionowym. Te oznaczenia pozwalają na szybką identyfikację rodzaju sieci i napięcia, co jest kluczowe dla bezpieczeństwa i prawidłowej eksploatacji. Wyróżniamy następujące oznaczenia:

• NN - Sieć Najwyższych Napięć: Są to sieci przesyłowe najwyższych napięć, służące do przesyłania energii elektrycznej na duże odległości.
• WN - Sieć Wysokiego Napięcia: Sieci wysokiego napięcia są wykorzystywane do dystrybucji energii elektrycznej na średnie odległości, często w obrębie regionów lub miast.
• SN - Sieć Średniego Napięcia: Sieci średniego napięcia służą do dystrybucji energii elektrycznej w obrębie miast i obszarów przemysłowych, stanowiąc pomost między sieciami wysokiego napięcia a niskiego napięcia.
• nn - Sieć Niskiego Napięcia: To sieci, które dostarczają energię elektryczną bezpośrednio do odbiorców indywidualnych, czyli do naszych domów, mieszkań i małych firm. Są to sieci o najniższym napięciu, bezpieczne dla użytkowników końcowych.

Oprócz ogólnych oznaczeń napięcia, każda linia elektroenergetyczna posiada indywidualne oznaczenia. Sposób ich nadawania nie jest ujednolicony i zależy od operatora sieci. Zazwyczaj są to unikalne numery, często z dołączonymi nazwami miejscowości lub stacji, które dana linia łączy. Te indywidualne oznaczenia pozwalają na precyzyjną identyfikację konkretnej linii w dokumentacji technicznej i systemach zarządzania siecią.

Układy sieci elektrycznych - jak się je oznacza?

Układy sieci elektrycznych, określające sposób połączenia sieci z ziemią i odbiornikami, są kluczowe dla bezpieczeństwa i ochrony przeciwporażeniowej. Oznacza się je za pomocą symboli literowych, które dostarczają informacji o charakterze połączeń.

Pierwsza litera symbolu określa związek między układem a ziemią:

• T - Bezpośrednie połączenie z ziemią: Jeden punkt układu (najczęściej punkt neutralny) jest bezpośrednio uziemiony.
• I - Izolacja od ziemi: Wszystkie części czynne sieci są izolowane od ziemi lub połączone z ziemią poprzez dużą impedancję.

Druga litera symbolu określa związek między częściami przewodzącymi a ziemią:

• T - Połączenie z ziemią części przewodzących: Części przewodzące dostępne (np. obudowy urządzeń) są uziemione niezależnie od uziemienia punktu układu.
• N - Połączenie z punktem neutralnym: Części przewodzące dostępne są połączone z uziemionym punktem układu sieci (punktem neutralnym).

Trzecia litera (w układach TN) określa sposób połączenia przewodu neutralnego (N) i ochronnego (PE):

• C - Wspólny przewód PEN: Funkcje przewodu neutralnego i ochronnego są spełniane przez jeden wspólny przewód PEN.
• S - Oddzielne przewody PE i N: Funkcje przewodu neutralnego i ochronnego są spełniane przez dwa oddzielne przewody – PE (ochronny) i N (neutralny).
• C-S - Kombinacja PEN i oddzielnych PE i N: W części sieci, od strony zasilania, stosuje się przewód PEN, a następnie przewód ten jest rozdzielany na oddzielne przewody PE i N.

Najczęściej stosowane układy sieci elektrycznych to:

• TN-C: W tym układzie przewód ochronno-neutralny PEN pełni funkcję zarówno ochronną, jak i neutralną. Jest to układ prosty i ekonomiczny, ale wymaga zachowania szczególnej ostrożności.
• TN-S: Układ ten charakteryzuje się oddzielnymi przewodami PE i N, co zapewnia wyższy poziom bezpieczeństwa w porównaniu do układu TN-C.
• TN-C-S: Jest to układ kombinowany, łączący cechy TN-C i TN-S. W części sieci stosowany jest przewód PEN, a następnie następuje rozdział na oddzielne przewody PE i N.
• TT: W układzie TT punkt neutralny sieci jest uziemiony, a części przewodzące dostępne są uziemione niezależnie od uziemienia punktu neutralnego.
• IT: W układzie IT sieć jest izolowana od ziemi lub uziemiona przez impedancję, a części przewodzące dostępne są uziemione.

W Polsce najczęściej spotykany jest układ TN-C, szczególnie w starszych instalacjach. Nowsze instalacje częściej wykorzystują układ TN-S lub TN-C-S, ze względu na wyższy poziom bezpieczeństwa.

Jak sprawdzić rodzaj sieci elektrycznej?

Aby sprawdzić rodzaj sieci elektrycznej w danym miejscu, najlepiej skonsultować się z odpowiednimi źródłami. Najbardziej wiarygodne informacje można uzyskać w:

• Rozdzielni głównej budynku: Informacje o rodzaju sieci i układzie zasilania często znajdują się na schematach lub tabliczkach znamionowych w rozdzielni głównej lub złączu kablowym budynku.

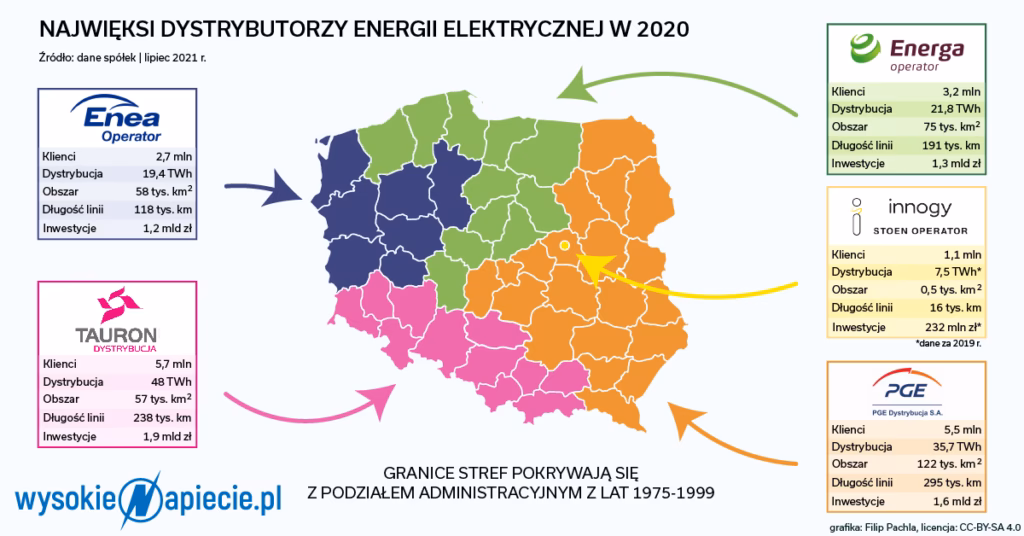

• Zakładzie energetycznym: Można skontaktować się z lokalnym zakładem energetycznym i zapytać o rodzaj sieci elektrycznej w danej lokalizacji. Pracownicy zakładu powinni posiadać takie informacje.
• Warunkach przyłączenia: Dokumenty dotyczące warunków przyłączenia do sieci elektroenergetycznej, które otrzymuje się przed rozpoczęciem budowy lub modernizacji instalacji elektrycznej, powinny zawierać informacje o rodzaju i układzie sieci.

Najczęściej zadawane pytania (FAQ)

Jakie są główne typy sieci energetycznych?

Główne typy sieci energetycznych to sieci ciepłownicze, elektroenergetyczne i paliwowe.

Co oznaczają symbole NN, WN, SN, nn?

Symbole te oznaczają napięcie znamionowe sieci elektrycznej: NN - Najwyższe Napięcie, WN - Wysokie Napięcie, SN - Średnie Napięcie, nn - niskie napięcie.

Jaki układ sieci elektrycznej jest najczęściej stosowany w Polsce?

W Polsce najczęściej stosowany jest układ sieci elektrycznej TN-C, choć coraz częściej spotyka się układy TN-S i TN-C-S.

Gdzie mogę sprawdzić rodzaj sieci elektrycznej w moim budynku?

Rodzaj sieci elektrycznej można sprawdzić w rozdzielni głównej budynku, w zakładzie energetycznym lub w warunkach przyłączenia do sieci.

Podsumowanie

Sieci energetyczne to złożony i niezbędny element infrastruktury, który umożliwia dostarczanie energii do naszych domów i przedsiębiorstw. Zrozumienie rodzajów sieci, ich oznaczeń i układów jest ważne dla świadomego korzystania z energii i zapewnienia bezpieczeństwa. Znajomość tych podstawowych pojęć pozwala lepiej zrozumieć, jak energia dociera do nas i jakie są jej rodzaje. Pamiętajmy, że bezpieczeństwo i efektywność sieci energetycznych zależy od ich prawidłowej eksploatacji i regularnej konserwacji.
