WPQR i WPS: Klucz do Jakości w Spawalnictwie

W dzisiejszym świecie, gdzie jakość i bezpieczeństwo konstrukcji spawanych są priorytetem, kluczową rolę odgrywają dwa pojęcia: WPQR i WPS. Choć brzmią podobnie, odnoszą się do różnych, lecz wzajemnie powiązanych aspektów procesu spawalniczego. Zrozumienie różnic i znaczenia obu tych terminów jest niezbędne dla każdego, kto zajmuje się spawalnictwem, od inżynierów i technologów, po spawaczy i kontrolerów jakości. W tym artykule przyjrzymy się bliżej WPQR i WPS, wyjaśnimy ich definicje, różnice, proces kwalifikacji oraz koszty związane z tymi procedurami.

Czym jest WPQR? Protokół Kwalifikacji Technologii Spawania

WPQR, czyli Welding Procedure Qualification Record, to Protokół Kwalifikacji Technologii Spawania. Jest to dokument potwierdzający, że dana organizacja posiada kompetencje i zdolność do wykonywania prac spawalniczych zgodnie z określoną technologią. Mówiąc prościej, WPQR to dowód na to, że firma potrafi prawidłowo spawać konkretne materiały o określonej grubości, stosując wybraną metodę spawania i parametry. Jest to formalne potwierdzenie zdolności wytwórczych producenta w zakresie spawalnictwa.

WPQR nie jest dokumentem statycznym. Jest on wynikiem serii badań i testów, które potwierdzają, że połączenie spawane wykonane zgodnie z wstępną instrukcją technologiczną spawania (pWPS) spełnia określone wymagania jakościowe. Proces kwalifikacji technologii spawania jest rygorystyczny i ma na celu minimalizację ryzyka wystąpienia wad spawalniczych w produkcji seryjnej.

Czym jest WPS? Instrukcja Technologiczna Spawania

WPS, czyli Welding Procedure Specification, to Instrukcja Technologiczna Spawania. Jest to szczegółowy dokument, który opisuje krok po kroku, jak należy wykonać konkretne połączenie spawane. WPS jest tworzony na podstawie zweryfikowanej i zatwierdzonej technologii spawania, która została udokumentowana w WPQR. Można powiedzieć, że WPS to recepta na prawidłowe wykonanie spawania, przeznaczona bezpośrednio dla spawacza lub operatora.

WPS zawiera kluczowe informacje niezbędne do prawidłowego wykonania spoiny, takie jak:

• Rodzaj materiałów podstawowych i dodatkowych
• Metoda spawania
• Parametry spawania (prąd, napięcie, prędkość spawania)
• Technika spawania (kolejność warstw, ruchy elektrody)
• Przygotowanie złącza (ukosowanie, czyszczenie)
• Pozycja spawania
• Wymagania dotyczące kontroli jakości

Dobra instrukcja WPS jest jasna, zrozumiała i kompletna, dzięki czemu spawacz ma wszystkie niezbędne informacje do wykonania spoiny zgodnie z wymaganiami.

WPQR a WPS – Kluczowe Różnice

Choć terminy WPQR i WPS są często używane razem, istotne jest zrozumienie ich różnic. Najprościej mówiąc:

• WPQR jest dokumentem potwierdzającym, że technologia spawania jest prawidłowa i daje gwarancję jakości. Jest to dowód kompetencji firmy.
• WPS jest dokumentem instruktażowym dla spawacza, opisującym jak wykonać spawanie na podstawie zweryfikowanej technologii z WPQR. Jest to przewodnik dla spawacza.

Można to zobrazować analogią do pieczenia ciasta. WPQR to jak przepis, który został przetestowany i sprawdzony, że daje pyszne ciasto (dobrej jakości połączenie spawane). WPS to konkretna instrukcja, jak ten przepis zastosować, krok po kroku, dla piekarza (spawacza).

WPQR poprzedza WPS. Najpierw kwalifikuje się technologię spawania i uzyskuje WPQR, a dopiero na jego podstawie tworzy się instrukcje WPS, które są wykorzystywane w produkcji.

Proces Kwalifikacji Technologii Spawania (WPQR)

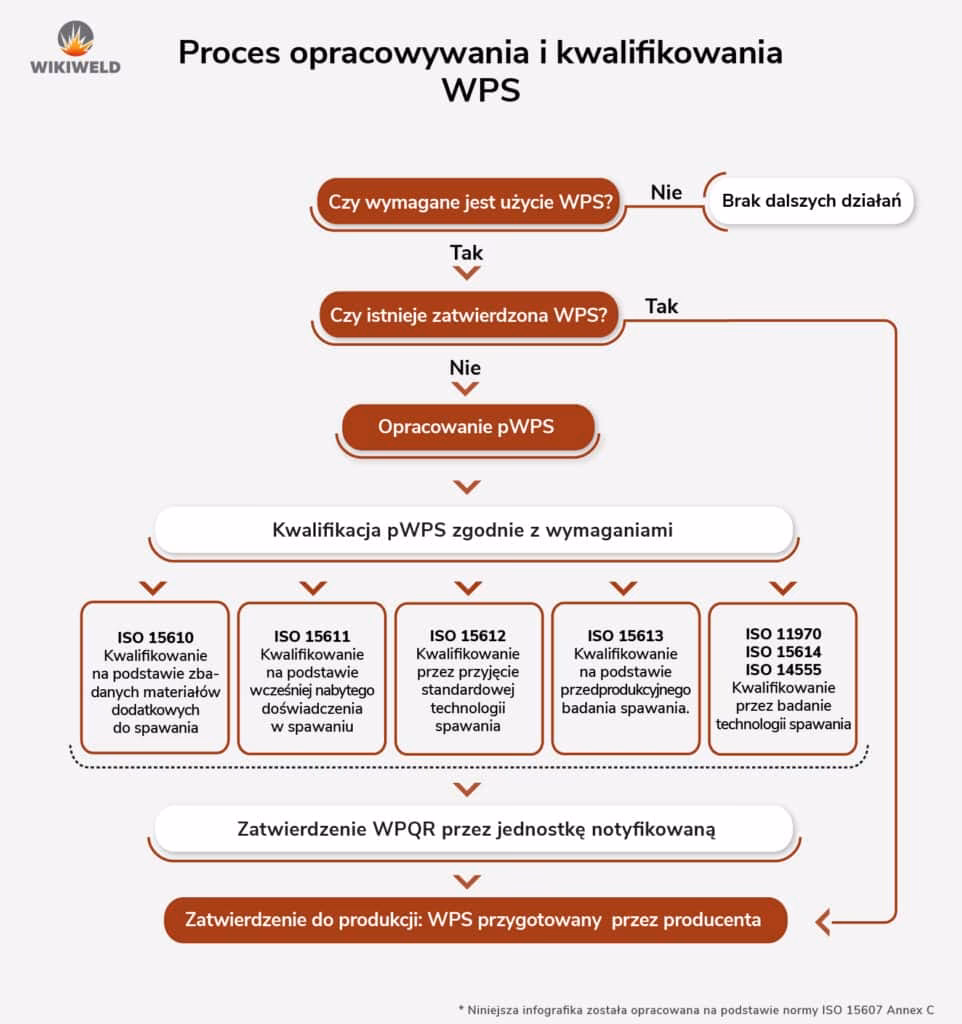

Uzyskanie WPQR to proces składający się z kilku etapów:

1. Opracowanie wstępnej instrukcji technologicznej spawania (pWPS): Na tym etapie definiuje się wszystkie kluczowe parametry spawania, materiały, metodę itp. pWPS jest dokumentem wyjściowym do procesu kwalifikacji.
2. Wykonanie złącza próbnego: Wykwalifikowany spawacz wykonuje złącze próbne zgodnie z pWPS. Złącze próbne ma reprezentować typowe złącza, jakie będą wykonywane w produkcji.

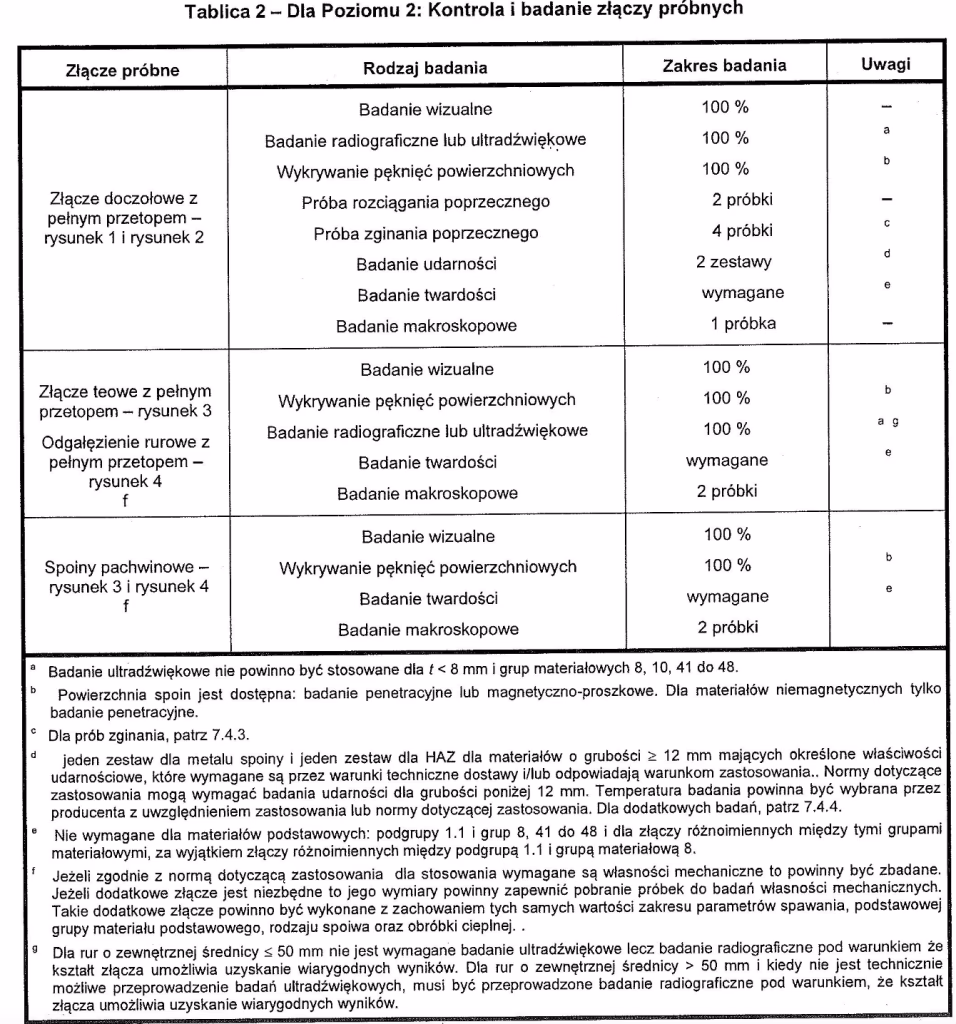

3. Badania złącza próbnego: Złącze próbne poddawane jest szeregowi badań, zarówno nieniszczących (NDT), jak i niszczących (DT). Badania NDT mogą obejmować badania wizualne (VT), badania penetracyjne (PT), badania magnetyczno-proszkowe (MT), badania ultradźwiękowe (UT) i badania radiograficzne (RT). Badania DT obejmują m.in. próby rozciągania, próby zginania, próby udarności i analizę metalograficzną. Zakres badań zależy od wymagań norm i specyfikacji.
4. Ocena wyników badań: Wyniki badań są oceniane pod kątem zgodności z normami i kryteriami akceptacji. Jeśli wyniki są pozytywne, technologia spawania zostaje uznana za zakwalifikowaną.
5. Sporządzenie Protokołu Kwalifikacji Technologii Spawania (WPQR): Na podstawie pozytywnych wyników badań sporządzany jest formalny dokument WPQR, który potwierdza kwalifikację technologii spawania.

Proces kwalifikacji technologii spawania jest zazwyczaj przeprowadzany pod nadzorem jednostki certyfikującej lub inspektora spawalniczego, co zapewnia jego niezależność i wiarygodność.

Koszty związane z WPQR i WPS

Koszty związane z uzyskaniem WPQR i opracowaniem WPS mogą się różnić w zależności od wielu czynników, takich jak:

• Rodzaj złącza spawanego (np. doczołowe, pachwinowe, rury)
• Grubość materiałów
• Metoda spawania
• Zakres wymaganych badań
• Jednostka certyfikująca

Jak wynika z informacji zawartych w dostarczonym tekście, ceny kwalifikowania technologii spawania (badania + WPQR) zaczynają się od 2500 zł i są kalkulowane indywidualnie. Należy pamiętać, że jest to inwestycja w jakość i bezpieczeństwo, która w dłuższej perspektywie może przynieść oszczędności poprzez uniknięcie kosztownych napraw i reklamacji związanych z wadliwymi spawaniami.

Koszty opracowania WPS są zazwyczaj niższe niż koszty WPQR, ponieważ WPS jest tworzony na podstawie już zakwalifikowanej technologii. Często WPS jest opracowywany wewnętrznie przez wykwalifikowany personel spawalniczy firmy.

Podsumowanie

WPQR i WPS są niezbędnymi elementami systemu zarządzania jakością w spawalnictwie. WPQR potwierdza, że firma potrafi spawać zgodnie z określonymi standardami, natomiast WPS zapewnia spawaczom jasne instrukcje, jak te standardy osiągnąć w praktyce. Inwestycja w kwalifikację technologii spawania i opracowanie instrukcji WPS to inwestycja w jakość, bezpieczeństwo i reputację firmy na rynku. Zrozumienie różnic i znaczenia WPQR i WPS jest kluczowe dla zapewnienia wysokiej jakości połączeń spawanych i uniknięcia potencjalnych problemów i kosztów.

FAQ – Najczęściej Zadawane Pytania

Kto zatwierdza WPS?

WPS jest opracowywany na podstawie WPQR i jest zatwierdzany wewnętrznie przez wykwalifikowany personel spawalniczy firmy, np. inżyniera spawalnika lub technologa spawalnictwa. Choć WPS nie wymaga formalnego zatwierdzenia przez zewnętrzną jednostkę certyfikującą, to jednak WPQR, na którym bazuje WPS, jest zatwierdzany przez jednostkę certyfikującą lub inspektora, co gwarantuje wiarygodność technologii spawania.

Czy WPQR jest wymagany dla każdego projektu spawalniczego?

Nie zawsze. Wymagania dotyczące WPQR zależą od klasyfikacji konstrukcji spawanej, norm i specyfikacji projektu oraz wymagań klienta. Dla konstrukcji o wyższej klasie bezpieczeństwa i odpowiedzialności (np. konstrukcje mostowe, zbiorniki ciśnieniowe) WPQR jest zazwyczaj obowiązkowy. Dla mniej krytycznych zastosowań, w niektórych przypadkach, WPQR może nie być wymagany, ale zaleca się jego posiadanie jako dowód dbałości o jakość.

Jak długo ważny jest WPQR?

WPQR nie ma daty ważności. Jednakże, jeśli nastąpią istotne zmiany w technologii spawania (np. zmiana materiałów, metody spawania, parametrów) lub zmiany w normach, WPQR może wymagać aktualizacji lub ponownej kwalifikacji. Ponadto, niektóre specyfikacje projektowe lub wymagania klienta mogą określać okresową weryfikację WPQR.
