Mapowanie procesów: Kompleksowy przewodnik

W dzisiejszym dynamicznym świecie biznesu, efektywne zarządzanie procesami jest kluczem do sukcesu każdej organizacji. Bez względu na to, czy działasz w sektorze produkcyjnym, usługowym, administracji publicznej czy opiece zdrowotnej, mapowanie procesów okazuje się nieocenionym narzędziem. Ale czym właściwie jest mapowanie procesów i dlaczego stało się tak istotne w nowoczesnym zarządzaniu? W tym artykule odpowiemy na te pytania, przeprowadzając Cię krok po kroku przez świat mapowania procesów, metod, narzędzi i korzyści, jakie niesie ze sobą jego wdrożenie.

Co to jest mapowanie procesu?

Mapowanie procesu to graficzne przedstawienie operacji, zależności między działami oraz odpowiedzialności w organizacji. Wyobraź sobie, że rozrysowujesz na papierze krok po kroku, jak przebiega dany proces w Twojej firmie. Nie chodzi tylko o proste wymienienie czynności, ale o uchwycenie wszystkich istotnych elementów: procedur, instrukcji, dokumentacji, a przede wszystkim – rzeczywistego przebiegu procesu. Kluczowe jest, aby mapa procesu była transparentna i wiernie odzwierciedlała stan faktyczny. Powinna pokazywać, jak proces wygląda naprawdę, a nie jak wyobrażamy sobie, że powinien wyglądać. Dopiero taka mapa staje się solidnym punktem wyjścia do dalszych udoskonaleń i optymalizacji.

Kto w ogóle wymyślił mapowanie procesu?

Choć idea mapowania procesów wydaje się intuicyjna, ma ona swoje korzenie historyczne. Za pionierów w tej dziedzinie uważa się Frank i Lilian Gilbreth, którzy w 1921 roku opatentowali diagram przebiegu procesu, znany jako flow chart. Pomimo swojej prostoty i praktyczności, system ten nie od razu zyskał popularność. Dopiero po 1947 roku, dzięki popularyzacji przez Williama Edwardsa Deminga i inżynierów Toyoty, flow chart stał się szeroko stosowany. Deming, znany ze swojego wkładu w rozwój jakości, przeszkolił inżynierów Toyoty, a diagram procesu stał się jednym z 7 złotych narzędzi jakości Kaoru Ishikawy. Można więc powiedzieć, że mapowanie procesów, choć ma swoje korzenie w początkach XX wieku, dojrzało i rozkwitło w kontekście powojennego rozwoju przemysłu i dążenia do doskonałości operacyjnej.

Dlaczego robi się mapowanie procesu?

Powodów, dla których organizacje decydują się na mapowanie procesów, jest wiele. Często jest to konieczność w przypadku nowo powstających firm, działów czy projektów. W takiej sytuacji mapa procesu pomaga wszystkim pracownikom zrozumieć, jak poruszać się w nowym obszarze działalności. Mapowanie jest również doskonałym narzędziem komunikacji dla nowych pracowników. Zamiast angażować doświadczonych specjalistów w czasochłonne szkolenia, nowi pracownicy mogą szybko zapoznać się z kluczowymi procesami dzięki graficznym mapom. Mapa procesu staje się swego rodzaju standardem, eliminującym „wolną amerykankę” i niepotrzebną inwencję, co z kolei minimalizuje ryzyko błędów. W przypadku problemów z jakością lub produkcją, dokładne mapowanie procesu pozwala zidentyfikować operacje, które mogą być przyczyną problemów. Mapy procesów są również nieocenione przy usprawnieniach. Umożliwiają porównanie procesu aktualnego z procesem idealnym i określenie konkretnych działań niezbędnych do osiągnięcia stanu docelowego. Wreszcie, niektóre organizacje zewnętrzne, klienci lub systemy wymagają udokumentowania procesów w formie graficznej, na przykład w ramach audytów lub certyfikacji. Co ważne, mapy procesów stanowią solidną podstawę do audytów. Dzięki nim, podczas audytu można łatwo odwołać się do zdefiniowanych i zatwierdzonych procesów, unikając niejasności i sporów.

Mapowanie procesu a zapewnienie jakości.

Mapowanie procesów ma bezpośredni wpływ na zapewnienie jakości w organizacji. Graficzne przedstawienie procesów przyczynia się do budowania świadomości jakości poprzez zrozumienie procesów. Umożliwia standaryzację operacji i eliminuje samowolę, co prowadzi do większej przewidywalności i spójności działań. Mapa procesu staje się punktem wyjścia do rozwoju, doskonalenia i optymalizacji organizacji. Pomaga w budowaniu świadomości obowiązków i odpowiedzialności między działami, co usprawnia współpracę i przepływ informacji. Mapowanie ułatwia rozwiązywanie problemów, pozwalając na dokładne zrozumienie stanu faktycznego procesu i identyfikację przyczyn problemów. Przyczynia się do zmniejszenia możliwości pomyłek, szczególnie w obszarze produkcji, poprzez jasne i przejrzyste procedury. Zwiększa pewność siebie nowych pracowników i zmniejsza zależność od doświadczonych specjalistów, co ułatwia wdrożenie i skraca czas adaptacji. Wreszcie, mapowanie procesów pomaga w zmniejszeniu strat poprzez szybką identyfikację wąskich gardeł i obszarów wymagających optymalizacji.

Podsumowując, najważniejsze zalety wdrożenia mapowania procesu to:

• Budowanie świadomości jakości, poprzez świadomość procesową
• Standaryzacja operacji oraz uniknięcie samowolki
• Punkt wyjścia do rozwoju, doskonalenia i optymalizacji organizacji
• Budowanie świadomości obowiązków i odpowiedzialności pomiędzy zależnymi działami
• Ułatwienie rozwiązywania problemów, poprzez zrozumienie dokładnie stanu faktycznego procesu
• Zmniejszenie możliwości pomyłek na produkcji
• Zwiększenie pewności siebie nowych pracowników oraz zmniejszenie zależności od bardziej doświadczonych pracowników
• Zmniejszenie strat poprzez szybkie identyfikowanie wąskich gardeł

Mapowanie procesu – rodzaje graficznego przedstawienia.

Istnieje kilka metod graficznego przedstawiania procesów. Najbardziej popularny jest diagram procesu, ale warto poznać również inne, praktyczne rodzaje.

Diagram procesu (Flowchart)

Diagram procesu, czyli flowchart, to graficzne przedstawienie kolejnych kroków procesu za pomocą ustalonych symboli blokowych. Proces przebiega zazwyczaj od góry do dołu (zasada top-down), zaczynając od startu i kończąc na końcu procesu. Diagram może się rozgałęziać w miejscach decyzyjnych, a także zawierać pętle, czyli powroty do poprzednich kroków. Flowchart jest prosty w użyciu i łatwy do zrozumienia, dlatego jest tak powszechny w firmach produkcyjnych i nie tylko.

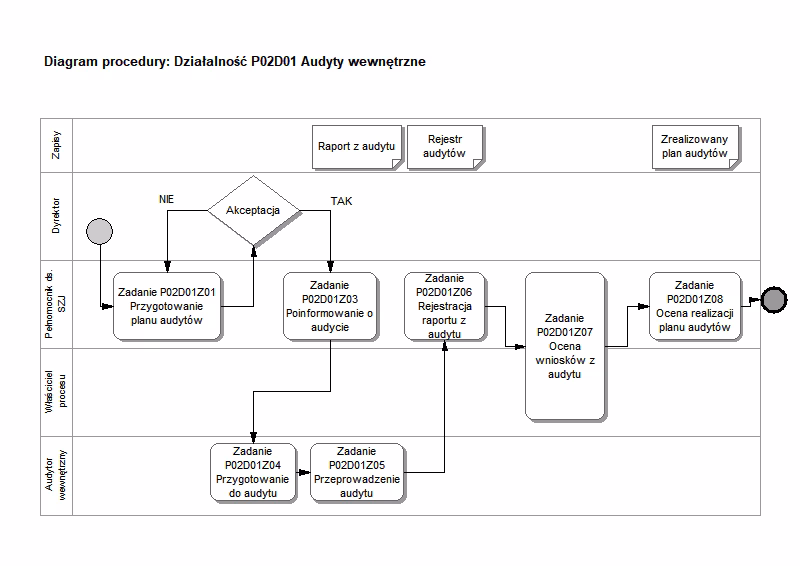

Diagram przepływu (Swimlane diagram)

Diagram przepływu, znany również jako swimlane diagram, przedstawia procesy od lewej do prawej strony (czasem top-down). Jego charakterystyczną cechą jest jasne określenie odpowiedzialności. Poszczególne aleje płynięcia (swimlanes) reprezentują działy lub osoby odpowiedzialne za dane operacje. Dzięki temu diagram swimlane jest bardzo przejrzysty i ułatwia zrozumienie, kto jest odpowiedzialny za poszczególne etapy procesu i jak proces przepływa między różnymi jednostkami organizacyjnymi.

VSM – mapowanie strumienia wartości

VSM (Value Stream Mapping), czyli mapowanie strumienia wartości, to metoda wywodząca się z lean manufacturing. Podobnie jak swimlane diagram, VSM rysuje się od lewej do prawej, ale dodatkowo uwzględnia czas trwania poszczególnych operacji. Celem VSM jest identyfikacja strat (muda) i wąskich gardeł w procesie. Rozpisanie procesu wraz z czasami trwania poszczególnych operacji pozwala na analizę i balansowanie procesu w celu optymalizacji przepływu. VSM często stosuje się do mapowania całych łańcuchów wartości, od dostawców, przez produkcję i logistykę, aż po klienta końcowego.

Diagram stanów i diagram przepływu danych

Diagram stanów i diagram przepływu danych są rzadziej stosowane w kontekście ogólnego zarządzania procesami, częściej w branży IT i programowaniu. Diagram stanów pokazuje możliwe stany obiektów, np. stan drzwi (otwarte, zamknięte). Diagram przepływu danych ilustruje przepływ danych między funkcjami i magazynami danych w programie. Warto o nich wspomnieć jako ciekawostkę i potencjalne narzędzia, które mogą okazać się przydatne w specyficznych sytuacjach.

Mapowanie procesu jak zrobić to dobrze?

Teoria to jedno, praktyka to drugie. Aby mapowanie procesu przyniosło realne korzyści, trzeba podejść do tego zadania w sposób przemyślany i systematyczny. Oto kilka zasad, które pomogą Ci uniknąć błędów i skutecznie przeprowadzić mapowanie procesu w Twojej organizacji:

1. Wybierz metodę mapowania. Najczęściej wybierany jest flowchart, ale warto rozważyć również swimlane diagram, szczególnie jeśli kluczowa jest odpowiedzialność.
2. Określ zakres procesu. Zdefiniuj punkt startu i zakończenia procesu oraz poziom szczegółowości. Unikaj tworzenia zbyt rozbudowanych i nieczytelnych map.
3. Zdefiniuj cel procesu i jego właściciela. Określenie celu pomoże w ukierunkowaniu prac, a wyznaczenie właściciela zapewni odpowiedzialność za utrzymanie i rozwój procesu.
4. Pracuj w grupie. Procesy najlepiej znają osoby, które je wykonują na co dzień. Zapraszaj do zespołu osoby bezpośrednio zaangażowane w proces i słuchaj ich uwag.

Jak opracować mapę procesu w grupie

Diagram żółwia to narzędzie, które może pomóc w nakierowaniu pracy grupy i zebraniu wszystkich istotnych informacji. Składa się z następujących elementów:

• Wejście – co wchodzi do procesu (dane, materiały).
• Wyjście – co jest wynikiem procesu (produkt, usługa, dokument).
• Co – jakie zasoby są niezbędne do wykonania procesu (maszyny, narzędzia, systemy).
• Kto – jakie kompetencje i zasoby ludzkie są potrzebne, kto jest odpowiedzialny.
• Jak – jakie procedury, instrukcje, normy regulują proces.
• Cele i wskaźniki – co chcemy osiągnąć i jak będziemy mierzyć sukces procesu (KPI).

Przeprowadź burzę mózgów z zespołem, zbierz wszystkie informacje z diagramu żółwia, a następnie wspólnie ustalcie kolejne kroki procesu. Tam, gdzie to możliwe, zaznaczaj zasoby potrzebne do wykonania danego kroku i wyniki (output) procesu, np. dokumentację. Koniecznie przypisz odpowiedzialności za poszczególne kroki. Nie bój się kroków decyzyjnych – jeśli proces zależy od zmiennych, uwzględnij to na mapie, pamiętając o zamknięciu każdej ścieżki.

Mapowanie procesu – check!

Po zakończeniu mapowania nie zapomnij o weryfikacji. Przejrzyj mapę, sprawdź ścieżki, kroki decyzyjne i przypisane odpowiedzialności. Na tym etapie nie wprowadzaj usprawnień, skup się na wiernym odwzorowaniu stanu aktualnego. Dobrym pomysłem jest ponowne przejrzenie mapy po 24 godzinach, kiedy emocje opadną i można spojrzeć na nią świeżym okiem.

Mapowanie procesu – PDCA

Proces mapowania można zorganizować w oparciu o cykl Deminga PDCA (Plan-Do-Check-Act):

• Plan (Plan):
  • Zdefiniuj zakres procesu.
  • Zdefiniuj szczegółowość procesu.
  • Określ cel procesu (SMART).
  • Zdefiniuj KPI (jeśli nie istnieją).
  • Określ właściciela procesu.
  • Wybierz metodę mapowania.
  • Zorganizuj zespół.
  • Przygotuj materiały (papier A3, pisaki).
• Wykonaj (Do):
  • Rozpocznij spotkanie z zespołem.
  • Przedstaw cel, zakres, KPI, metodę.
  • Wyjaśnij wybraną metodę mapowania.
  • Angażuj zespół w definiowanie kroków procesu.
  • Mapuj stan aktualny, bez usprawnień.
  • Opisuj kroki w prosty sposób.
  • Uwzględnij odpowiedzialności.
  • Przypisz dokumenty i dane do kroków.
  • Dopisz output z kroków.
• Sprawdź (Check):
  • Sprawdź poprawność danych.
  • Zweryfikuj zamknięcie ścieżek.
  • Zweryfikuj logikę kroków decyzyjnych.
  • Przejrzyj proces ponownie po 24 godzinach z zespołem.
• Działaj (Act):
  • Przenieś mapę z papieru do formatu cyfrowego.
  • Przedstaw mapę do zatwierdzenia.
  • Udostępnij mapę wszystkim zaangażowanym.

Cykl PDCA to solidna rama dla procesu mapowania stanu aktualnego. Kolejnym krokiem jest optymalizacja i usprawnienia, ale to już temat na osobny artykuł.

Mapowanie procesu – jakich programów komputerowych użyć?

Pierwsze mapowanie procesu najlepiej przeprowadzić na papierze. Arkusz A3 i pisaki dają swobodę i elastyczność, pozwalają na szybkie zmiany i korekty. Dopiero gdy mapa jest gotowa na papierze, warto przenieść ją do formy cyfrowej. Możesz użyć różnych programów, od prostych narzędzi biurowych po dedykowane aplikacje.

• MS Excel i MS Word – Programy z pakietu MS Office zawierają podstawowe symbole i funkcje do tworzenia prostych map procesów. Mogą być wystarczające do podstawowych zastosowań.
• MS Visio – Dedykowany program MS Office do tworzenia diagramów, w tym map procesów. Posiada bogaty zestaw symboli i funkcji, ułatwiających tworzenie profesjonalnych map.
• DRAW.IO – Darmowa aplikacja online, działająca w przeglądarce. Intuicyjna, z bogatą biblioteką symboli, idealna do tworzenia różnego rodzaju diagramów, w tym map procesów. Posiada również szablony, np. diagramu Ishikawy.
• LucidChart – Pół-darmowy program online. Darmowa wersja jest ograniczona do 60 kroków procesu, ale płatna wersja SAS jest niedroga i bardzo intuicyjna, oparta na zasadzie „przeciągnij i upuść”.

Mapowanie procesu i co dalej?

Mapa procesu to dopiero początek drogi do doskonałości operacyjnej. Po zatwierdzeniu i udostępnieniu mapy, następnym krokiem jest analiza i usprawnienia. Mapa stanu aktualnego jest punktem wyjścia do identyfikacji strat (MUDA) i poszukiwania optymalizacji. Organizacje, które chcą być konkurencyjne, powinny stale doskonalić swoje procesy. Mapowanie pozwala zidentyfikować zbędne kroki, nadmierną kontrolę, dublujące się operacje, niepotrzebny transport i inne straty. Pamiętaj, że procesy żyją i zmieniają się. Nieuaktualizowane mapy procesów mogą stać się nieaktualne i wprowadzać zamieszanie. Dlatego ważne jest regularne przeglądanie i aktualizacja map procesów, dostosowywanie ich do zmian w organizacji.

Mapowanie procesu przydatne linki

Jeśli chcesz pogłębić swoją wiedzę i zdobyć praktyczne umiejętności z zakresu mapowania procesów, zachęcamy do skorzystania ze szkolenia:

Mapowanie Procesów – Szkolenie

Podsumowanie

Mapowanie procesów to potężne narzędzie, które pomaga organizacjom w zrozumieniu, usprawnieniu i zarządzaniu swoimi operacjami. Graficzne przedstawienie procesów zwiększa przejrzystość, ułatwia komunikację, wspiera standaryzację i stwarza solidną podstawę do ciągłego doskonalenia. Inwestycja czasu i zasobów w mapowanie procesów przynosi długoterminowe korzyści w postaci większej efektywności, lepszej jakości i wyższej konkurencyjności. Zacznij mapować swoje procesy już dziś i przekonaj się, jak wiele korzyści może przynieść Twojej organizacji!
