Bilans cieplny kotła: Kompleksowy przewodnik

Bilans cieplny kotła to fundamentalne narzędzie w analizie efektywności energetycznej systemów grzewczych. Pozwala na szczegółową ocenę przepływu energii w kotle, identyfikację strat i możliwości optymalizacji procesu spalania. Zrozumienie bilansu cieplnego jest kluczowe dla każdego, kto chce efektywnie zarządzać energią i obniżyć koszty eksploatacji systemów grzewczych.

Co to jest bilans cieplny kotła?

Bilans cieplny kotła to zestawienie strumieni energii cieplnej wchodzących do kotła i wychodzących z niego. W najprostszym ujęciu, bilans cieplny opiera się na zasadzie zachowania energii, która mówi, że energia nie ginie, a jedynie zmienia formę. W kontekście kotła, energia chemiczna zawarta w paliwie jest przekształcana w energię cieplną, która następnie jest wykorzystywana do ogrzewania medium roboczego (np. wody) i częściowo tracona do otoczenia.

Bilans cieplny przedstawia się zazwyczaj w formie procentowej, gdzie 100% stanowi całkowita energia dostarczona do kotła w paliwie. Następnie procentowo określa się udział poszczególnych strumieni energii, takich jak ciepło użyteczne, straty ciepła do otoczenia, straty w spalinach, straty chemiczne i inne.

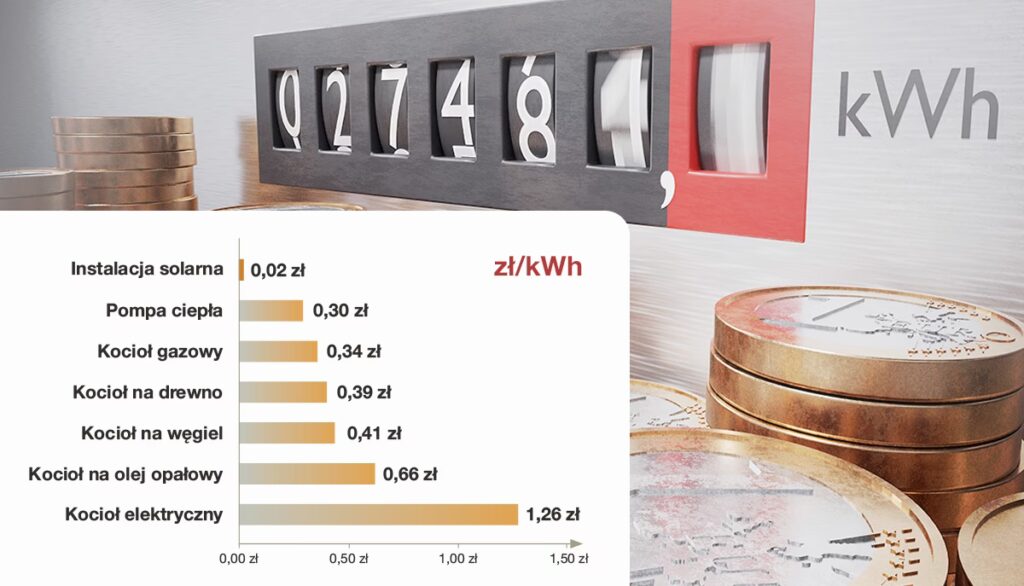

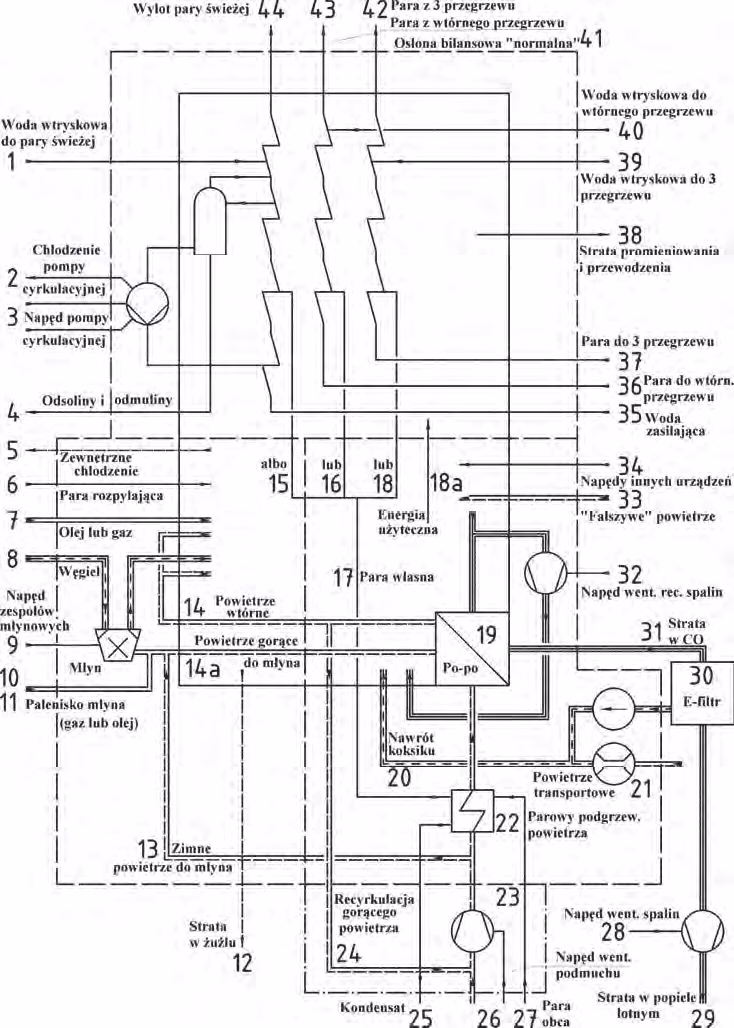

Co uwzględniamy w bilansie cieplnym kotła?

Bilans cieplny kotła uwzględnia zarówno zyski ciepła, jak i straty ciepła. Dokładna analiza bilansu pozwala na zidentyfikowanie obszarów, w których występują największe straty energii i na podjęcie działań mających na celu ich minimalizację.

Zyski ciepła w bilansie cieplnym kotła:

• Ciepło użyteczne (Qu): Jest to główny zysk ciepła, czyli ilość ciepła przekazanego medium roboczemu (np. wodzie) i wykorzystywanego do celów grzewczych. Ciepło użyteczne jest pożądanym efektem pracy kotła i stanowi największą część bilansu cieplnego w sprawnie działającym systemie.

Straty ciepła w bilansie cieplnym kotła:

• Straty ciepła w spalinach (Qs): Są to straty związane z odprowadzaniem gorących spalin do komina. Na straty te wpływa temperatura spalin, ich skład chemiczny oraz ilość. Wysoka temperatura spalin i obecność w nich niespalonych składników (np. CO) świadczą o dużych stratach.
• Straty ciepła do otoczenia (Qr): Są to straty związane z promieniowaniem ciepła z powierzchni kotła do otoczenia oraz przewodzeniem ciepła przez izolację kotła. Wielkość tych strat zależy od temperatury powierzchni kotła, powierzchni wymiany ciepła z otoczeniem oraz jakości izolacji termicznej.
• Straty ciepła chemiczne (Qch): Są to straty związane z niecałkowitym spalaniem paliwa. Występują, gdy w spalinach obecne są niespalone lub niedopalone składniki paliwa, takie jak tlenek węgla (CO), węglowodory (CxHy) czy sadza. Straty chemiczne świadczą o nieefektywnym procesie spalania i mogą być znaczące w przypadku nieprawidłowej regulacji kotła lub złej jakości paliwa.
• Straty ciepła z wilgocią w paliwie (Qw): W przypadku paliw stałych i niektórych paliw ciekłych, wilgoć zawarta w paliwie musi zostać odparowana. Proces odparowania wilgoci pochłania energię cieplną, która jest tracona w bilansie cieplnym.
• Straty ciepła z popiołem i żużlem (Qp): W przypadku kotłów na paliwa stałe, część ciepła jest tracona wraz z usuwanym popiołem i żużlem. Straty te są zazwyczaj niewielkie, ale mogą być istotne w przypadku kotłów o dużej popielności paliwa.
• Straty ciepła na przedmuchy powietrza (Qa): Nadmierne przedmuchy powietrza przez kocioł powodują ochładzanie komory spalania i zwiększają straty ciepła w spalinach. Straty te są związane z nieprawidłową regulacją powietrza do spalania.
• Straty ciepła własne kotła (Qwł): Są to straty związane z ogrzewaniem elementów konstrukcyjnych kotła, które nie przekazują ciepła medium roboczemu. Straty te są zazwyczaj niewielkie i trudne do oszacowania.

Jak sporządzić bilans cieplny kotła?

Sporządzenie bilansu cieplnego kotła wymaga przeprowadzenia szeregu pomiarów i obliczeń. Proces ten można podzielić na kilka etapów:

1. Określenie mocy cieplnej kotła i rodzaju paliwa: Należy znać znamionową moc cieplną kotła oraz rodzaj paliwa, na którym pracuje. Informacje te zazwyczaj znajdują się w dokumentacji technicznej kotła.
2. Pomiar zużycia paliwa: Należy zmierzyć ilość paliwa zużytego w określonym czasie, np. w ciągu godziny lub doby. W zależności od rodzaju paliwa, pomiar można przeprowadzić za pomocą przepływomierza, wagi lub objętościowo.
3. Analiza paliwa: Należy określić wartość opałową paliwa oraz jego skład chemiczny (węgiel, wodór, siarka, popiół, wilgoć). Informacje te można uzyskać z certyfikatów jakości paliwa lub przeprowadzić laboratoryjną analizę próbki paliwa.
4. Pomiar temperatury: Należy zmierzyć temperaturę spalin, wody na wlocie i wylocie z kotła, powietrza w kotłowni oraz powierzchni kotła. Pomiar temperatury spalin powinien być wykonany w miejscu reprezentatywnym, np. w czopuchu kominowym.
5. Analiza spalin: Należy przeprowadzić analizę składu spalin, mierząc stężenie dwutlenku węgla (CO2), tlenku węgla (CO), tlenu (O2) i ewentualnie innych składników. Analiza spalin pozwala na ocenę jakości spalania i identyfikację strat chemicznych.
6. Pomiar przepływu medium roboczego: Należy zmierzyć przepływ medium roboczego (np. wody) przez kocioł. Pomiar przepływu można przeprowadzić za pomocą przepływomierza.
7. Obliczenia bilansu cieplnego: Na podstawie zebranych danych należy obliczyć poszczególne strumienie energii cieplnej, korzystając z odpowiednich wzorów. Wzory te uwzględniają właściwości paliwa, spalin i medium roboczego.

Wzory do obliczeń bilansu cieplnego:

Poniżej przedstawiono uproszczone wzory do obliczeń podstawowych strumieni energii w bilansie cieplnym kotła:

• Energia dostarczona z paliwem (Qp): Qp = Gp * Wd, gdzie Gp - zużycie paliwa, Wd - wartość opałowa paliwa.
• Ciepło użyteczne (Qu): Qu = Gw * Cp * (Tw2 - Tw1), gdzie Gw - przepływ wody, Cp - ciepło właściwe wody, Tw2 - temperatura wody na wylocie, Tw1 - temperatura wody na wlocie.
• Straty ciepła w spalinach (Qs): Qs = Gs * Cp_spalin * (Tsp - Tot), gdzie Gs - masa spalin, Cp_spalin - ciepło właściwe spalin, Tsp - temperatura spalin, Tot - temperatura otoczenia.
• Straty ciepła chemiczne (Qch): Oblicza się na podstawie analizy spalin, uwzględniając stężenie CO i innych niespalonych składników. W praktyce często szacuje się te straty na podstawie doświadczenia lub pomija w uproszczonych bilansach.
• Straty ciepła do otoczenia (Qr): Trudne do dokładnego obliczenia, często szacowane na podstawie doświadczenia lub pomiarów temperatury powierzchni kotła.

Sprawność kotła (η) oblicza się na podstawie bilansu cieplnego:

η = (Qu / Qp) * 100%

Sprawność kotła informuje o tym, jaką część energii dostarczonej z paliwem udało się przekształcić w ciepło użyteczne. Im wyższa sprawność, tym kocioł jest bardziej efektywny.

Znaczenie bilansu cieplnego kotła

Sporządzenie bilansu cieplnego kotła ma wiele korzyści. Przede wszystkim pozwala na:

• Ocenę sprawności kotła: Bilans cieplny umożliwia dokładne określenie sprawności kotła i porównanie jej z wartością znamionową podaną przez producenta.
• Identyfikację strat ciepła: Analiza bilansu cieplnego pozwala na zidentyfikowanie obszarów, w których występują największe straty energii, np. straty w spalinach, straty chemiczne czy straty do otoczenia.
• Optymalizację procesu spalania: Na podstawie wyników bilansu cieplnego można podjąć działania mające na celu optymalizację procesu spalania, np. regulację dopływu powietrza, zmianę ustawień palnika, dobór odpowiedniego paliwa.
• Obniżenie kosztów eksploatacji: Poprawa sprawności kotła i minimalizacja strat ciepła prowadzi do zmniejszenia zużycia paliwa, a tym samym do obniżenia kosztów eksploatacji systemu grzewczego.
• Monitorowanie stanu technicznego kotła: Regularne sporządzanie bilansu cieplnego pozwala na monitorowanie zmian w sprawności kotła i wczesne wykrywanie ewentualnych problemów technicznych, np. zabrudzenia wymiennika ciepła, nieszczelności, nieprawidłowej regulacji.

Przykładowa tabela bilansu cieplnego kotła (w % energii dostarczonej z paliwem)

Najczęściej zadawane pytania (FAQ)

Jak często należy sporządzać bilans cieplny kotła?

Częstotliwość sporządzania bilansu cieplnego zależy od rodzaju kotła, jego wielkości i warunków eksploatacji. W przypadku kotłów przemysłowych zaleca się sporządzanie bilansu cieplnego co najmniej raz w roku, a w przypadku kotłów mniejszych, np. domowych, co kilka lat lub w przypadku podejrzeń o spadek sprawności.

Kto powinien sporządzać bilans cieplny kotła?

Bilans cieplny kotła powinien być sporządzany przez wykwalifikowanego specjalistę, posiadającego wiedzę z zakresu termodynamiki, spalania i pomiarów. Często usługi te oferują firmy zajmujące się serwisem kotłów i instalacji grzewczych.

Jakie urządzenia są potrzebne do sporządzenia bilansu cieplnego?

Do sporządzenia bilansu cieplnego kotła potrzebne są m.in.: przepływomierz paliwa, przepływomierz medium roboczego, termometry, analizator spalin, waga (w przypadku paliw stałych) oraz dokumentacja techniczna kotła i paliwa.

Czy bilans cieplny kotła jest obowiązkowy?

W niektórych przypadkach, np. dla kotłów przemysłowych o dużej mocy, sporządzanie bilansu cieplnego może być wymagane przez przepisy prawa lub normy. Nawet jeśli nie jest obowiązkowy, warto regularnie sporządzać bilans cieplny w celu optymalizacji pracy kotła i oszczędności energii.

Podsumowanie

Bilans cieplny kotła jest nieocenionym narzędziem w dążeniu do efektywnego i ekonomicznego ogrzewania. Pozwala na dogłębną analizę pracy kotła, identyfikację strat i możliwości poprawy sprawności. Regularne sporządzanie bilansu cieplnego i podejmowanie działań optymalizacyjnych na jego podstawie przynosi wymierne korzyści w postaci obniżenia kosztów eksploatacji, zmniejszenia emisji zanieczyszczeń i przedłużenia żywotności kotła. Zrozumienie i wykorzystanie bilansu cieplnego to klucz do efektywnego zarządzania energią w każdym systemie grzewczym.
