Waga paneli fotowoltaicznych: Kluczowy aspekt instalacji PV

Decydując się na inwestycję w fotowoltaikę, wiele osób koncentruje się na mocy paneli, ich wydajności czy cenie. Często pomijanym, a niezwykle istotnym aspektem jest ciężar instalacji fotowoltaicznej. Waga paneli słonecznych i konstrukcji wsporczej ma fundamentalne znaczenie dla możliwości montażu systemu PV na konkretnym dachu. Wytrzymałość dachu, jego rodzaj i kondycja bezpośrednio determinują, jakie moduły fotowoltaiczne można zastosować, aby osiągnąć pożądaną moc mikroelektrowni słonecznej, bez ryzyka przeciążenia konstrukcji budynku.

Waga paneli fotowoltaicznych – punkt wyjścia

Aby zrozumieć, jak kształtuje się całkowita waga instalacji PV, warto zacząć od podstawowego elementu, czyli paneli fotowoltaicznych. Dla przykładu weźmy popularny moduł Longi 370W. Jego wymiary to 1775x1058 mm, co daje powierzchnię 1,88 mkw na panel. Waga pojedynczego panelu Longi 370W wynosi 19,5 kg. Przykładowy zestaw składający się z 16 modułów (ułożonych w 2 rzędy po 8 paneli) ważyłby zatem 312 kg, zajmując powierzchnię dachu 30,08 mkw. W przeliczeniu na metr kwadratowy, same panele generują obciążenie nominalne na poziomie 10,37 kg/mkw. Należy jednak pamiętać, że ta wartość to dopiero początek, gdyż nie uwzględnia wagi konstrukcji montażowej.

Od czego zależy całkowita waga instalacji fotowoltaicznej?

Rzeczywista waga instalacji fotowoltaicznej jest wypadkową wielu czynników. Planując montaż paneli słonecznych, koniecznie trzeba wziąć pod uwagę:

• Moc planowanej mikroelektrowni słonecznej: Im większa moc, tym zazwyczaj więcej paneli, a co za tym idzie – większa waga.
• Rodzaj, wielkość i moc paneli: Różne modele paneli różnią się wymiarami i wagą. Panele o większej mocy mogą być cięższe.
• Powierzchnię dachu dostępną pod montaż PV: Rozmiar instalacji bezpośrednio wpływa na jej wagę.
• Rodzaj poszycia dachu: To kluczowy czynnik determinujący rodzaj konstrukcji montażowej, a tym samym – całkowite obciążenie dachu.

Waga konstrukcji fotowoltaicznej w zależności od rodzaju dachu

Rodzaj dachu i jego poszycie mają decydujący wpływ na wybór systemu mocowania, a to z kolei przekłada się na wagę całej instalacji. Szczególnie istotne jest to w przypadku dachów płaskich, gdzie systemy balastowe mogą znacząco zwiększyć masę całkowitą.

Dach skośny – dachówka

Dachy skośne pokryte dachówką oferują różnorodność opcji montażu. Wybór zależy od typu dachówki i specyfiki konstrukcji dachu. Największy wzrost wagi konstrukcji PV obserwuje się przy zastosowaniu wzmocnionych haków (haki ekstra strong). Dla naszego przykładowego zestawu 16 paneli, waga haków ekstra strong wyniesie aż 95,24 kg, co zwiększa obciążenie o 3,17 kg/mkw. Dla porównania, inne typy haków charakteryzują się mniejszą wagą:

Dach skośny – blachodachówka/papa

W przypadku dachów skośnych pokrytych blachodachówką lub papą, do montażu instalacji PV wykorzystuje się śruby dwugwintowe. Dla naszego zestawu 16 paneli, waga śrub dwugwintowych wyniesie 44,04 kg, co oznacza dodatkowe obciążenie 1,46 kg/mkw.

Dach skośny – blacha (rąbek)

Na dachach z blachy na rąbek stosuje się dedykowane uchwyty. Ich waga dla instalacji o powierzchni 30,08 mkw wynosi 46,60 kg, co przekłada się na 1,55 kg/mkw dodatkowego obciążenia.

Dach skośny – blacha trapezowa

Mocowania do dachów z blachy trapezowej są stosunkowo lekkie. Najcięższym elementem są uchwyty trapezowe, ważące 43,95 kg (1,46 kg/mkw). Dodatkowo należy uwzględnić mostki, których waga waha się od 14,39 kg (mostek niski 330) do 23,03 kg (mostek wysoki 470).

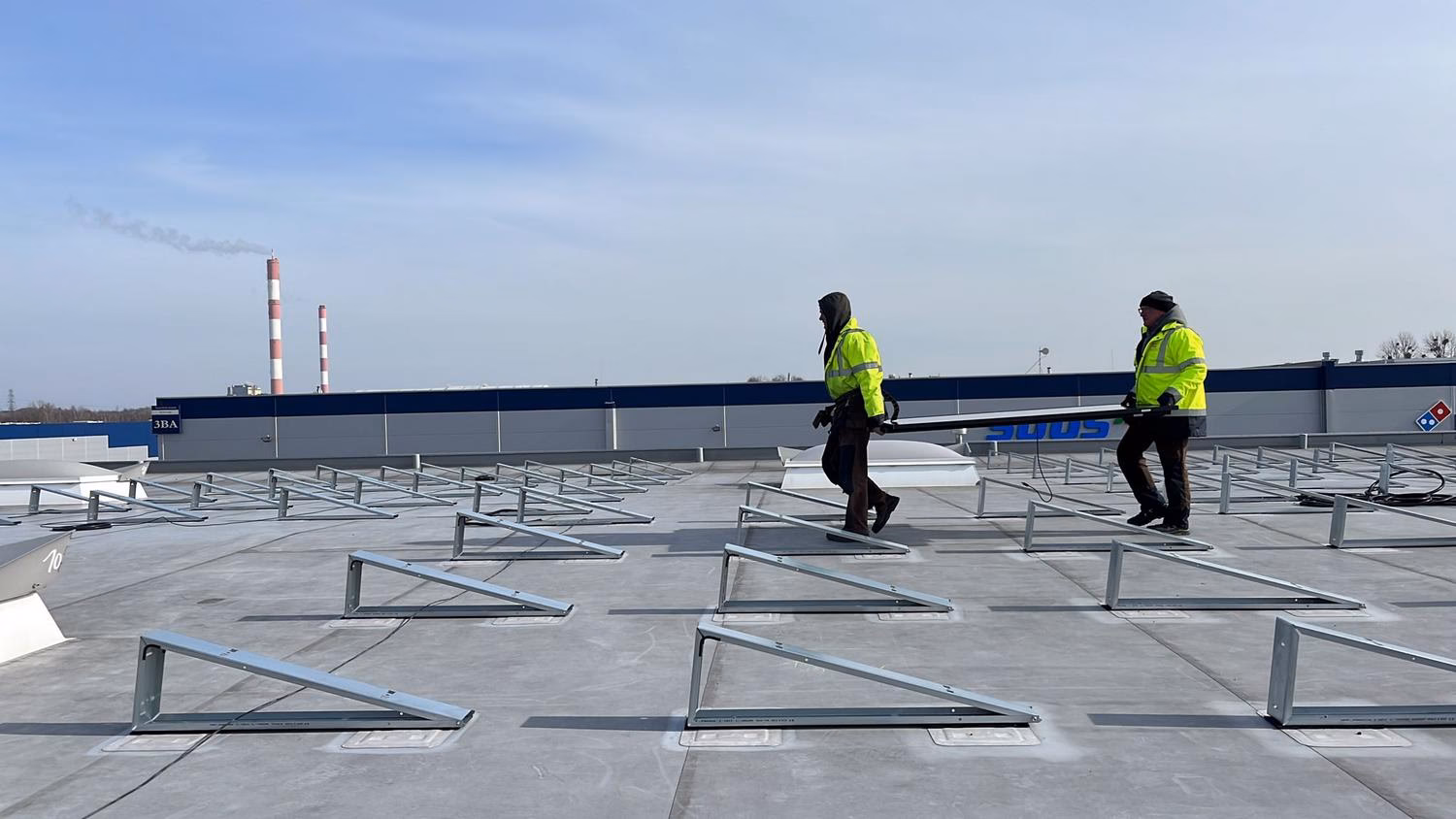

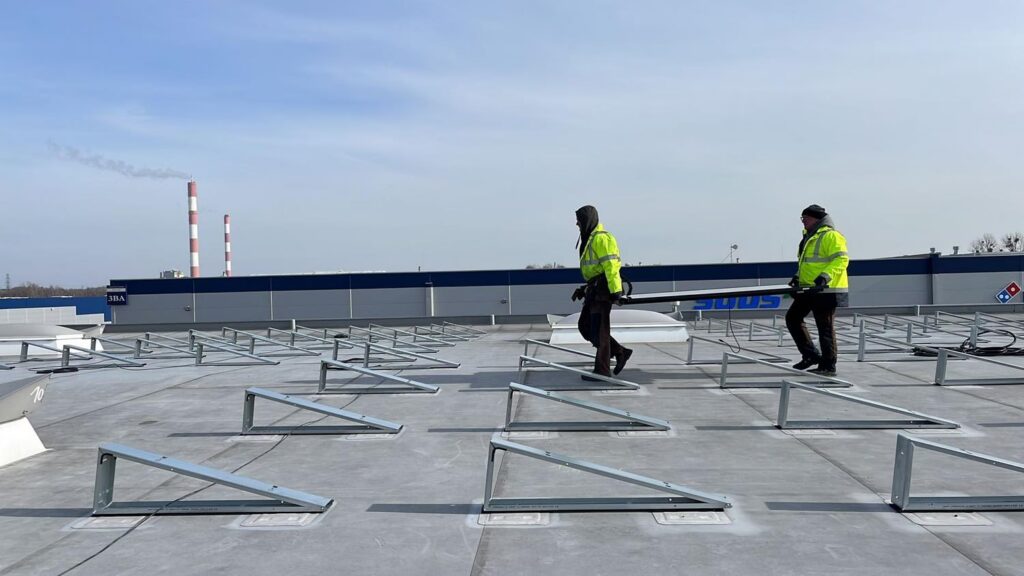

Dach płaski – montaż inwazyjny

Montaż inwazyjny na dachu płaskim wymaga zastosowania trójkątów montażowych. Waga konstrukcji zależy od orientacji paneli. Przy montażu pionowym, trójkąty montażowe dla naszego zestawu ważą 88,92 kg (2,96 kg/mkw). Montaż poziomy wymaga cięższych, regulowanych trójkątów montażowych o wadze 137,12 kg (4,55 kg/mkw).

Dach płaski – konstrukcja balastowa bez profili

Konstrukcja balastowa jest jednym z najcięższych rozwiązań, szczególnie bez profili. Oprócz wagi paneli i uchwytów, kluczową rolę odgrywają bloczki balastowe. Dla montażu poziomego, waga konstrukcji może przekroczyć 1400 kg. Sama konstrukcja z uchwytami waży 76,18 kg (2,53 kg/mkw). Jednak bloczki balastowe (jeden waży 25 kg) stanowią znaczący ciężar. Przy 54 bloczkach, dach otrzymuje dodatkowe obciążenie 1350 kg, czyli 44,88 kg/mkw.

Dach płaski – konstrukcja balastowa z profilami

Konstrukcja balastowa z profilami jest jeszcze cięższa. Same mocowania paneli ważą 107,75 kg (3,58 kg/mkw). Waga paneli z mocowaniami wynosi 13,95 kg/mkw. Dodatkowo, wymagane jest 20 bloczków balastowych, co dodaje 500 kg obciążenia (16,62 kg/mkw).

Podsumowanie – waga instalacji PV ma znaczenie!

Jak widać z powyższego zestawienia, waga instalacji fotowoltaicznej znacząco różni się w zależności od rodzaju dachu i zastosowanych rozwiązań montażowych. Ignorowanie tego aspektu może prowadzić do przeciążenia dachu, a w konsekwencji do poważnych problemów konstrukcyjnych. Przed podjęciem decyzji o montażu paneli słonecznych, kluczowe jest dokładne oszacowanie wytrzymałości dachu i wybór odpowiedniego systemu montażowego, który zapewni bezpieczeństwo i trwałość instalacji. Pamiętaj, że waga paneli to tylko część równania – konstrukcja montażowa i balast mogą znacząco zwiększyć całkowite obciążenie.

FAQ – Najczęściej zadawane pytania

Czy waga instalacji PV zawsze wymaga wzmocnienia dachu?

Nie zawsze. Wiele nowoczesnych konstrukcji dachowych jest projektowanych z uwzględnieniem dodatkowych obciążeń, takich jak śnieg czy właśnie instalacje fotowoltaiczne. Jednak zawsze warto skonsultować się ze specjalistą – konstruktorem lub doświadczonym instalatorem – który oceni stan dachu i jego nośność.

Kto powinien ocenić nośność dachu pod instalację fotowoltaiczną?

Najlepiej zlecić to konstruktorowi budowlanemu. Instalator fotowoltaiki również powinien posiadać wiedzę w tym zakresie, ale ostateczna odpowiedzialność za bezpieczeństwo konstrukcji spoczywa na właścicielu budynku. Profesjonalna ocena nośności dachu to inwestycja w bezpieczeństwo i długotrwałą eksploatację instalacji PV.

Czy lekkie panele fotowoltaiczne zawsze są lepsze?

Niekoniecznie. Waga paneli to tylko jeden z parametrów. Ważniejsza jest wydajność, trwałość i jakość wykonania. Lżejsze panele mogą być korzystne w przypadku dachów o ograniczonej nośności, ale nie powinny być jedynym kryterium wyboru. Czasami solidniejsza, a co za tym idzie – nieco cięższa konstrukcja, może zapewnić większą stabilność i bezpieczeństwo instalacji, szczególnie w trudnych warunkach atmosferycznych.
